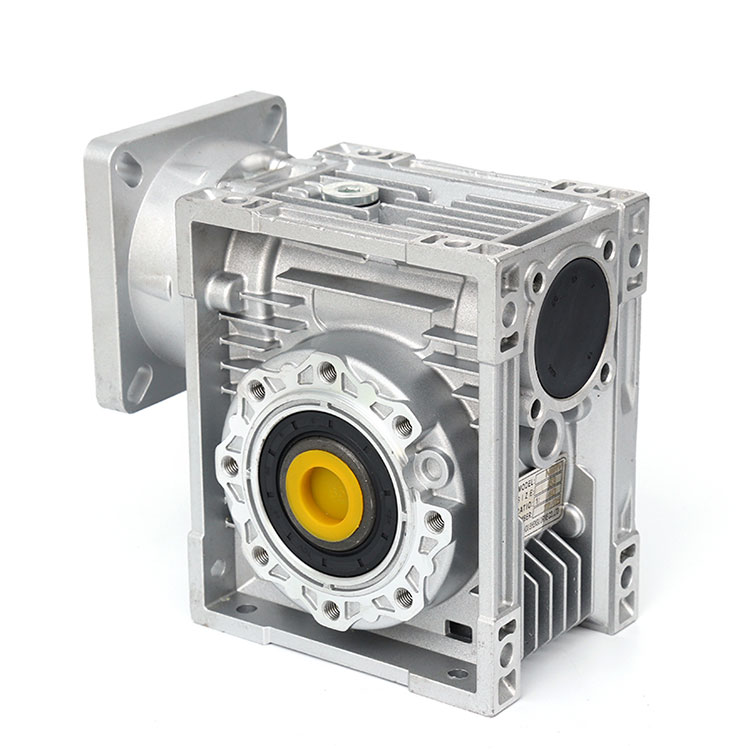

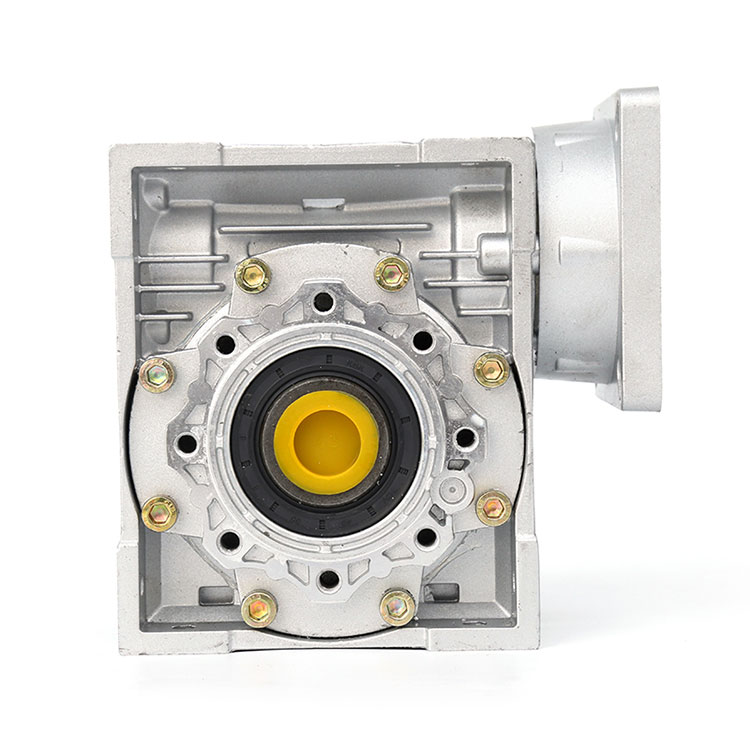

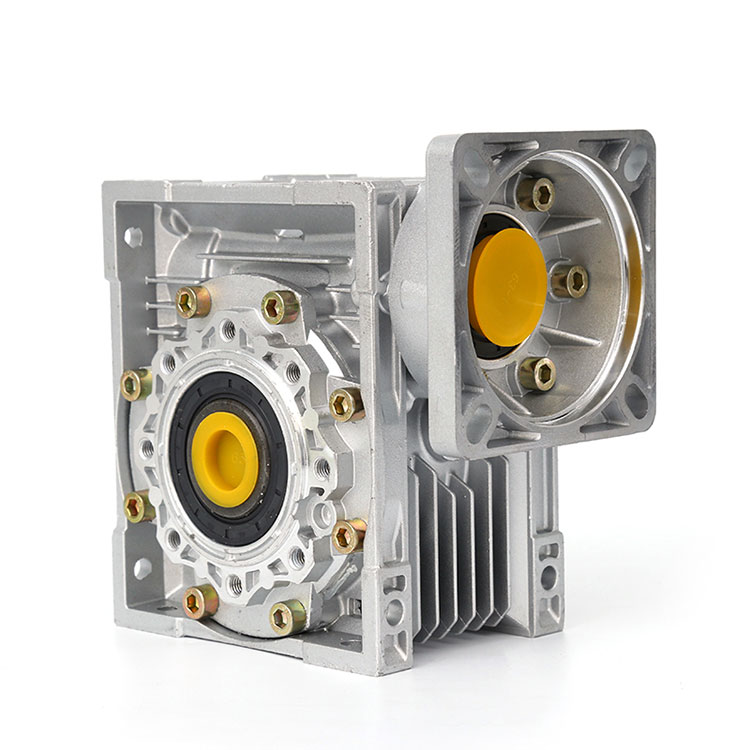

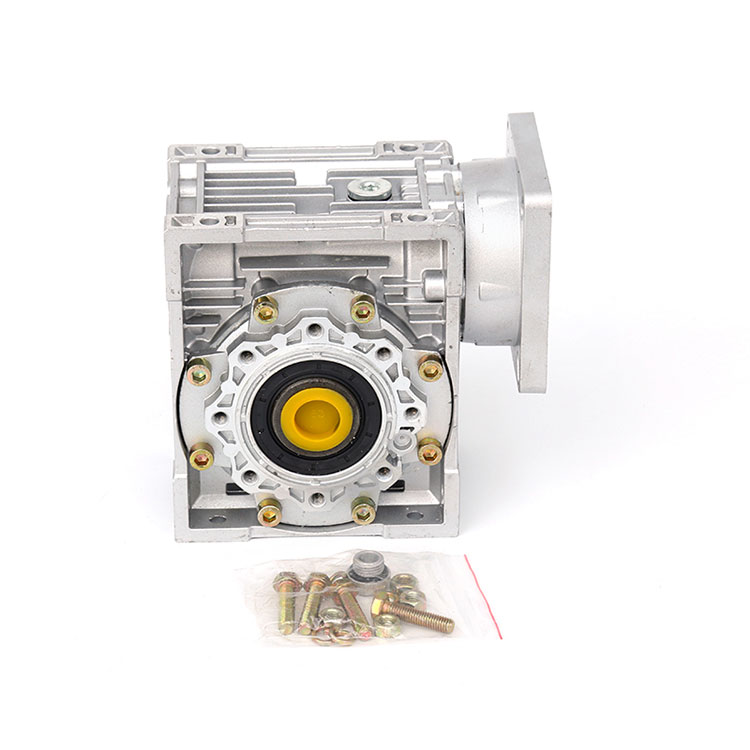

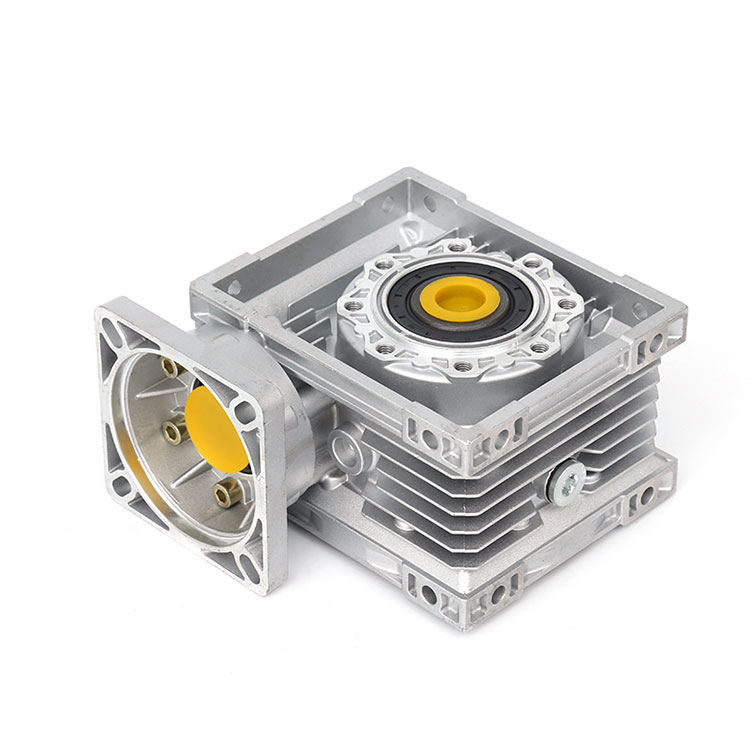

РВ 63 редуктор је један од модела пужног редуктора серије РВ редуктора. Састоји се од пужног и пужног точка, са компактном структуром, великим преносним односом и преносним машинама са функцијом самозакључавања под одређеним условима. То је један од најчешће коришћених редуктора.

РВ 63 редуктор у складу са националним стандардом ГБл0085-88 параметрима цилиндричног пужног точка, апсорбује најнапреднију технологију у земљи и иностранству, јединствену и нову структуру облика "квадратне кутије", облик кутије је леп, са висококвалитетним алуминијумом ливење под притиском од легуре, има следеће предности:

1, компактна механичка структура, лагани волумен и облик, мали и ефикасни;

2, добре перформансе размене топлоте, брзо расипање топлоте;

3, једноставна инсталација, флексибилна и лагана, врхунске перформансе, лако одржавање и поправка;

4, гладак рад, ниска бука, издржљив;

5, снажна применљивост, сигурност и поузданост.

Тренутно се широко користи у различитим индустријама производне процесне опреме, механички уређај за успоравање, који је добро прихваћен од стране корисника. То је најбољи избор за савремену индустријску опрему за постизање великог обртног момента, великог односа брзине, ниске буке, високе стабилности механичког управљања преносом успоравања.

 Дијаграм структуре производа

1, глатки пренос, вибрације, удар и бука су мали, велики однос успоравања, широка свестраност, може се користити са разним механичким уређајима.

2, може добити велики преносни однос са једностепеним преносом, компактном структуром, већина модела редуктора има добро самозакључавање, механичка опрема са захтевима за кочење може спасити уређај за кочење.

3. Губитак трења при захватању пужног зуба и површине пужног зуба је велики, тако да је ефикасност преноса нижа од зупчаника, лако се загрева и виша температура.

4. Већи захтеви за подмазивање и хлађење.

5, добро међусобно усклађивање, пужни точкови се производе према националним стандардима, лежајеви, уљне заптивке се користе са стандардним деловима.

6, тип кутије има основни тип (тело кутије је вертикална или хоризонтална структура са подном плочом) и универзални тип (тело кутије је коцкасто, много страна са фиксним рупама за вијке, а не са подном плочом или другом плочом за ноге и другим структурним типовима)

7, начин повезивања улазног вратила има основни тип (једноструко улазно вратило и двоструко улазно вратило), са две врсте прирубнице мотора.

8. Смер положаја излазне и улазне осе и улазна оса доле и горе; излазна оса горе и доле; улазна оса горе и доле.

9, доступан РВ 63 редуктор и други редуктор серије РВ 2 или 3 вишестепени редуктор, како би се добио одличан преносни однос.

Смањен избор мотора

Преглед производа Резиме производа

Једностепени пужни редуктор

Користећи висококвалитетно кућиште за ливење под притиском од алуминијумске легуре, изглед је лаган

● Висок капацитет носивости, стабилан пренос, ниске вибрације, ниска бука.

● Различите структуре повезивања са улазном снагом и излазом обртног момента како би се задовољиле потребе различитих веза; Дизајн облика кутије и распоред базних рупа прилагођавају се различитим методама уградње, снажна свестраност.

● Мала и средња кутија је потпуно затворена структура, снажно заптивање, уље за подмазивање унутар кутије није лако за губитак и пропадање, не треба га заменити, лако одржавање.

 Двостепени пужни редуктор

● Састоји се од једностепеног пужног редуктора, са свим предностима једностепеног пужног редуктора, и добијањем великог преносног односа.

● Уобичајени двостепени комбиновани модели су: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. корисници имају посебне захтеве, могу изабрати 25,30,40,50,63,75,90,110,130,150 као комбиноване јединице према стварним потребама.

Метода избора Сервицефацтор

Да бисте правилно изабрали НМРВ редуктор црва, прво разумете следеће тачке:

● услови оптерећења фреквенција примене М књига конг 2 не умиру са земље да би платили планину

● радна радна ситуација Одредити коефицијент радног стања К1 и коефицијент корекције радног стања К2

● Типови механичког оптерећења А, Б и Ц су одређени према табели 1.

● Према табели 2 проверите коефицијент корекције радног стања К2.

Страница-07

Избор типова механичког оптерећења (Табела 1)

Табела 1 Избор класификације оптерећења машина

Изабран је фактор корекције услова рада К2 (Табела 2)

Изабран је коефицијент радног услова К1 (слика 1) Дијаграм 1 коефицијент радног услова К1

 Изаберите редуктор

● Корисник прво мора да одреди улазно механичко оптерећење Т (момент) радне машине, Т помножено коефицијентом радног стања К1, а затим помножено коефицијентом корекције радног стања К 2, односно да добије вредност излазног обртног момента од редуктор, и у комбинацији са односом брзине или вредношћу излазне брзине, изаберите потребне спецификације редуктора.

● Корисник такође може израчунати излазни обртни момент према познатој улазној снази, у комбинацији са вредношћу односа или вредности излазне брзине, и изабрати редуктор.

Избор узорка

Пример 1. Универзална транспортна трака (уједначено оптерећење)

Обртни момент: 19Н.м време рада 8 сати / дан

Брзина: око 55 о/мин, почетна фреквенција: 10 пута на сат

Редуктор: 1/25, температура околине: унутрашња 25℃

① Према табели 1, одређена је врста оптерећења

Врста оптерећења: равномерно оптерећење без удара, изаберите А;

② Према сл. 1, узмите тачку пресека фреквенције 10 пута/сат на линији А и сазнајте коефицијент К1=1 времена рада од 8 сати/дан;

③ Према табели 2, коефицијент К2=1;

④ Тада је вредност обртног момента 19 К1 К2=1911=19 Н. И м, са опционим најближим 19 Н. Редуктор брзине од м.

Изабрани резултат: НМРВ30-1 / 25

Улазна снага је 0,18кВ, излазна брзина је 56 о/мин, а излазни обртни момент је 21 Н.м

Пример 2. Транспортна трака (средње ударно оптерећење)

Обртни момент: 65Н. М., време рада: 16 сати дневно,

Н,00 пута на сат,

Редуктор: 1 / 60, "Лоша температура: 35 ℃, директна веза мотора

① Према табели 1, одређена је врста оптерећења

Врста оптерећења: благо ударно оптерећење, изаберите Б;

② Према сл. 1, узмите тачку ослонца фреквенције 100 пута/сат на линији Б и пронађите коефицијент 16 сати/дан времена рада К1=1,65;

③ Према табели 2, коефицијент К2=1,15;

④ Вредност обртног момента је 65кК1кК2=70к1.65к1.15=1 23 Н. И м, можете изабрати најближих 123Н. Редуктор брзине м.

Selected result: NMRV63-1 / 60

Улазна снага је 0,55кВ, излазна брзина је 23,3 о/мин, а излазни обртни момент је 140Н.м

Опис броја модела: Напомене о моделу

Контрола домаћих и страних модела Упоредна табела модела

Процесна опрема и опрема за испитивање

Технологија и опрема за тестирање

Са високо прецизним ЦНЦ алатним машинама и обрадним центром, напредном опремом и инструментима за тестирање

Одлична технологија и строг и савршен систем управљања квалитетом

И окупите се са професионалном и техничком елитом и водећим нивоом научно-технолошког тима

У потпуности искористите нову технологију, нове процесе и нове материјале како бисте осигурали стабилност и поузданост производа

Квалитет производа потиче од напредних производних средстава, а осећај квалитета долази од континуираних иновација

ствари захтевају пажњу

1. Температура радног окружења је -40℃ - + 40℃. Када је температура радног окружења нижа од 0℃, уље за подмазивање мора да се загреје на више од 0℃ пре покретања. Када је температура радног окружења виша од 40℃, морају се предузети мере хлађења.

2. Пужни редуктор може да се окреће позитивно и обрнуто
