Серво мотор се такође назива извршни мотор или контролни мотор. У систему аутоматског управљања, серво мотор је актуаторски елемент, његова функција је да трансформише сигнал (контролни напон или фазу) у механички померај, односно примљени електрични сигнал у одређену брзину или угаоно померање мотора. Серво мотор има ДЦ и АЦ тачке.
Серво мотор се такође назива извршни мотор или контролни мотор. У систему аутоматског управљања, серво мотор је актуаторски елемент, његова функција је да трансформише сигнал (контролни напон или фазу) у механички померај, односно примљени електрични сигнал у одређену брзину или угаоно померање мотора. Серво мотор има ДЦ и АЦ тачке.

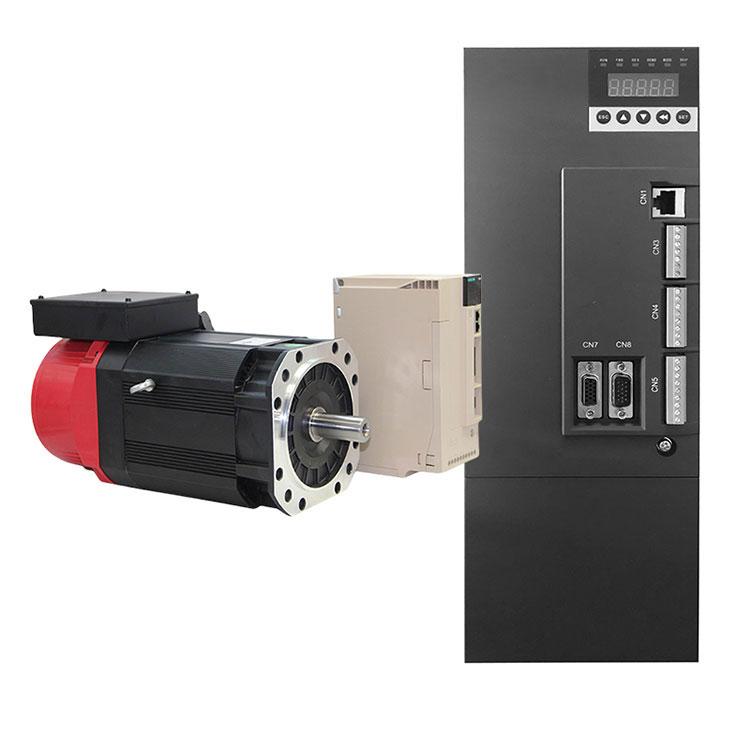

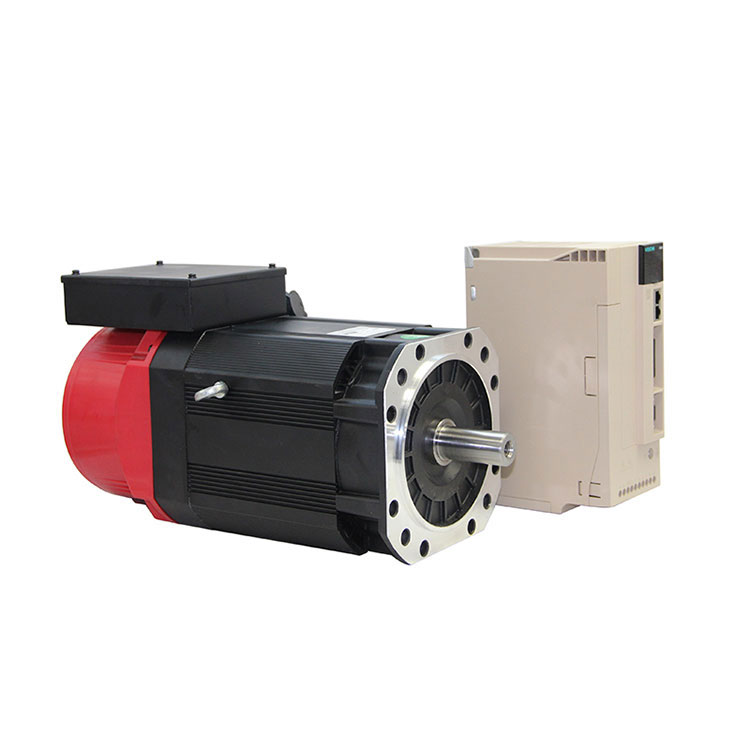

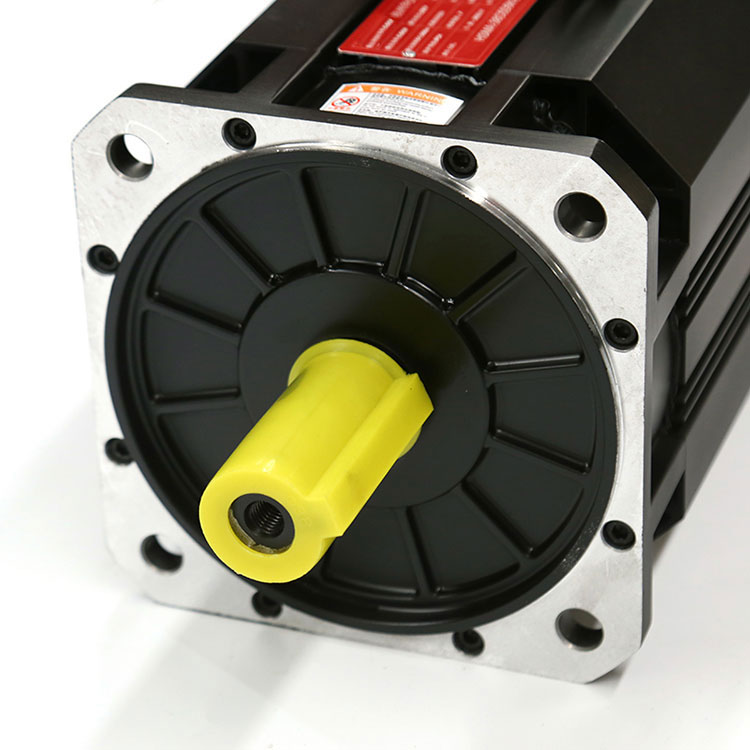

Серво мотор вретена је погонски мотор вретена у обради машине алатке, који се углавном користи за контролу брзине и положаја вретена и за побољшање тачности и стабилности кретања у процесу обраде. Серво мотор са вретеном се састоји од три дела: серво мотора, енкодера и драјвера. Серво мотор делује као погонски мотор оптерећења вретена, прима командни сигнал контролера, враћа информације о брзини и положају вретена кроз енкодер, а затим претвара командни сигнал у стварно кретање мотора кроз драјвер.
Постоје две врсте начина управљања серво мотором вретена: контрола положаја и контрола брзине. Контрола положаја је углавном преко енкодера за повратну информацију о стварном положају вретена да би се остварила тачност ротације вретена и контрола тачности положаја; контрола брзине је углавном преко излазног контролног сигнала контролера како би се серво мотор могао ротирати одређеном брзином како би се постигла сврха контроле брзине. У исто време, серво мотор вретена такође има неке посебне функције, као што су убрзање, контрола успоравања, контрола оптерећења, ограничење обртног момента и тако даље.

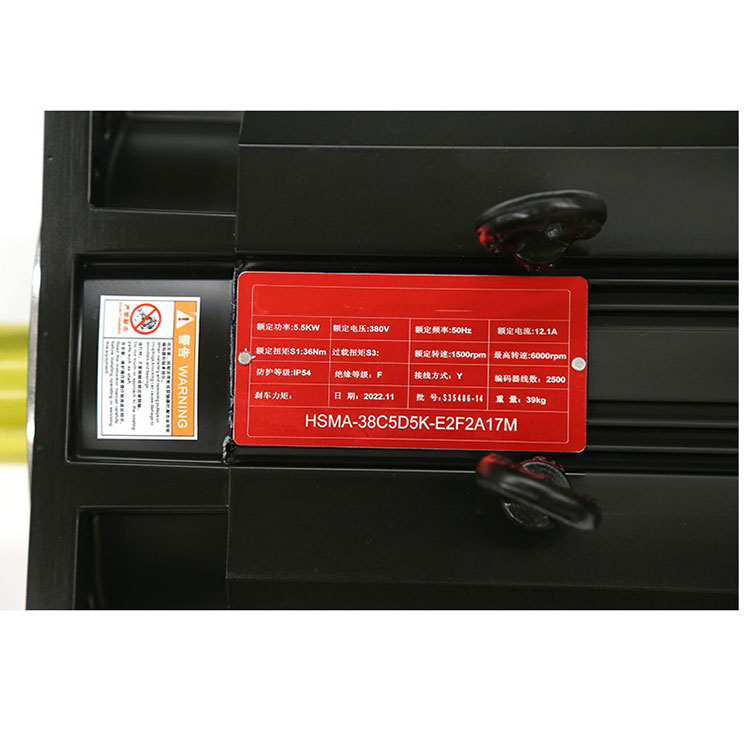

Оцењени рад ОЦЕЊЕНА МОЋ |
5.5 КВ |
отпор статора (И) СТАТЦР РЕССВЦЕ |
|
|
напон РАТЕД ВЦЛТС |
380 В |
Електрични отпор статора (Кс1) СТАТЦР ХЕАЦТНЦЕ |
|
|
начин повезивања ВОДЕ ОФ ООВНЕЦТН |
Y |
Отпор ротора (Б2) РОТОР.РЕСАНСА |
|
|
Називна фреквенција Ратед ФРЕКИЕНОИ |
50 е |
Реактанса ротора (Кс2) РТОР РЕАЦТНЕ |
|
|
Номинална струја НОМИНАЛНА СТРУЈА |
12 А |
реактанса побуде (Им) ЕКСОТАТЦН ФЕАЦТНЦЕ |
|
|
рејтинг обртног момента РАТЕД ТОРКУЕ |
36 Нн |
Реактанса ((м) ЕНУТН ХЕЦТАНЕ |
|
|
Референтна брзина РЕФЕРЕНЧНА БРЗИНА |
1500 о/мин |
степен изолације НСЛАТОН ЦРАДЕ |
F |
|
Максимална брзина НЕШТО |
6000 т/ме |
нивоа заштите НИВО ЗАШТИТЕ |
П:54 |
|
Инерција преноса ВОМЕНТ ЦФ НЕРТА |
0,0151кг*м² |
број полова ПОЛ |
4 |
|
карактер службе РАТН |
$ |
тежина ВЕЦХТ |
|
|
Вентилатор 000ЛН3 ФАН |
Оцењени низ ОЦЕЊЕНА МОЋ |
34В/0.22А |
||
Одинг волтаж РАТЕД ВОЛТС |
1ПХ 220В |
|||
енкодер ЕНЦОДЕР |
Број импулса по графикону СВАКИ КРУГ ПЛЛСЕ НМБЕР |
|
||
Излазни метод ОУТПУТ МЦДЕ |
|
|||
кочиони апарат БРАКЕ ХГГНГ |
име НАМЕ |
|
||
Параметри података ПАЕАМЕТЕР ПОДАТАКА |
|
Серво мотор вретена се широко користи у свим врстама опреме за обраду алатних машина, као што су струг, глодалица, машина за млевење, машина за бушење и друга машинска опрема. Његова главна функција се користи за погон вретена, контролу брзине и положаја кретања вретена, тако да процес обраде машинског алата постиже очекивану прецизност и ефикасност. Међу њима, предност серво мотора вретена је у томе што може брзо да реагује на сигнале контроле кретања, обезбеди велику брзину и високу прецизност брзине и контроле положаја и има одређену стабилност рада и носивост.
Примена серво мотора вретена може побољшати прецизност обраде машинских алата и повећати ефикасност производње. У аутоматским алатним машинама, ЦНЦ алатне машине и друге машине алатке високе прецизности су суштински део, да подрже захтеве за брзу и прецизну обраду. У исто време, серво мотор вретена се такође може применити у индустријској аутоматизацији, ваздухопловству, медицинској опреми и другим областима, како би се обезбедила подршка за аутоматизацију погона за различите индустрије.
1. физичка конструкција
Серво-вретенасти мотор је серво-мотор са уграђеним вретеном, који интегрише вретено, серво мотор и синхронизатор. Док је обични серво мотор само независни серво мотор, који треба да буде координисан са другом механичком опремом да би се постигле релевантне функције.
2. метода контроле
Мотор серво вретена користи контролер вретена да контролише брзину вретена, а серво контролер да оствари контролу обртног момента и брзине. Контрола обичног серво мотора се углавном заснива на три аспекта положаја, брзине и обртног момента, а његов начин управљања је сложенији.
3. захтев перформанси
Мотор серво вретена је углавном погодан за брзу ротацију и захтеве високе прецизности обраде, захтевајући високу тачност контроле, брзу брзину одзива и истовремено за контролу вретена и серво мотора. Потреба за контролом обичног серво мотора је углавном у положају, брзини, обртном моменту ова три аспекта имају веома високе захтеве, потребу да се осигура тачност контроле и перформансе.
4. Главни шематски дијаграм серво мотора
Ротација напред и назад: грешка брзине +/-1рпм, 3000 РПМ убрзање и успоравање за 1 секунду.
Независно квази заустављање: високо прецизно (0,03) позиционирање, погодно за подизање и спуштање робота за рад.
Чврсто нарезивање: до 3000 обртаја у минути круто нарезивање, минимални електрични зуб М3.
Функција Ц-осе: тачност одвајања може да достигне + / -1 пулс, а тачност возила и глодања може бити само 0,01 обртаја у минути.
Тешко сечење мале брзине: тренутно 3 пута преоптерећење, обезбеди стабилну брзину сечења, погодно за обраду ливења.
Прецизна обрада велике брзине: константна излазна снага изнад 1500 о/мин, стабилна брзина, загарантована завршна обрада.
Снажна примењивост: може се користити са многим домаћим и страним горњим машинама (ЦНЦ систем, ПЛЦ, итд.).
Снажан секундарни развој: можете прилагодити посебне карактеристике према захтевима купаца.
