Како вертикална двоосна сложена машина редефинише високоефикасну серијску обраду?

1. Архитектура са двоструким вретеном

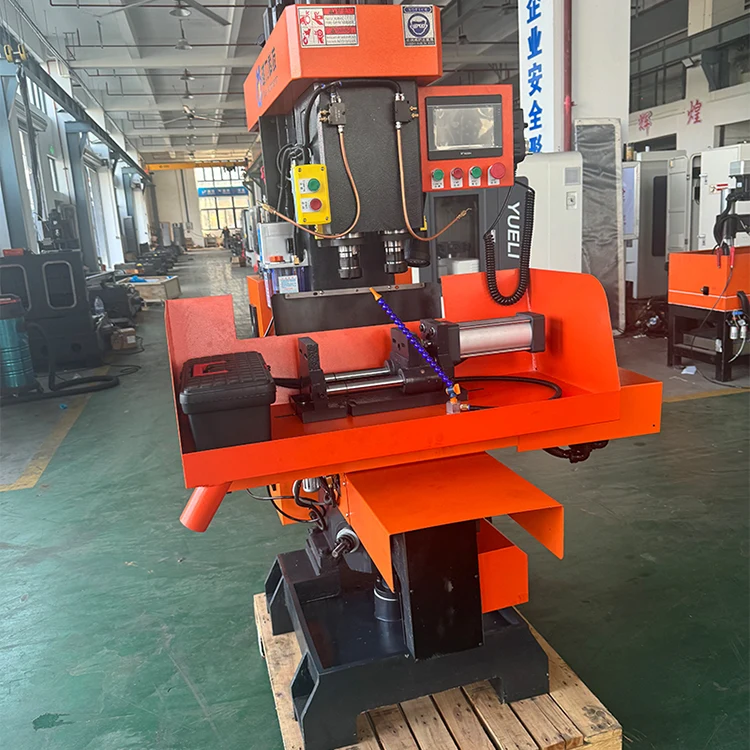

У срцуВертикална мешана машина са две осележи конфигурација са двоструким вретеном која суштински мења начин на који се приступа групној обради. За разлику од машина са једним вретеном које захтевају више пролаза и честе промене алата, овај дизајн укључује два независна вретена која раде у координисаном распореду вертикалне осе. Осе З1 и З2 су размакнуте на 120 мм, што омогућава истовремену обраду два елемента на истом радном комаду или паралелну обраду два одвојена дела.

Свако вретено прихвата конусне алате НТ30 и пружа подесиве брзине од 10 до 3000 о/мин, пружајући флексибилност за операције бушења, развртања и урезивања. Двоосни приступ ефективно удвостручује пропусност за одговарајуће примене уз задржавање прецизности потребну за компоненте уградње врата и сличне производе средње серије.

2. Основне техничке спецификације

Разумевање могућности машине почиње са њеним кључним параметрима. Следећа табела сумира основне спецификације које дефинишу њен оперативни оквир:

Ход по Кс осе од 320 мм и ход по И осе од 120 мм обезбеђују адекватан радни омотач за производе за уградњу врата и сличне компоненте. Платформа за подизање нуди 160 мм подесивог растојања, прилагођавајући различите висине радног комада. Са максималном брзином кретања од 30 м/мин на Кс оси, машина пружа брзо позиционирање које доприноси смањењу укупног времена циклуса.

3. Структурални интегритет

ТхеВертикална мешана машина са две осеје пројектован са фокусом на крутост и издржљивост. Структура каросерије је приметно компактна док одржава одличну крутост — критичан фактор за одржавање тачности током истовремених операција са двоструким вретеном. Неколико дизајнерских избора доприноси овој структурној робусности:

• Вретена од легираног челика високог квалитета:Свако вретено је произведено од премијум легираног челика, подвргнуто процесима каљења и термичке обраде, након чега следи прецизно брушење за високу отпорност на хабање.
• Ултразвучно угашене клизне површине:Клизне површине се подвргавају ултразвучном гашењу, значајно повећавајући тврдоћу површине и отпорност на хабање. Интегрисани уређај за подмазивање обезбеђује трајне перформансе током продуженог радног века.
• Систем позиционирања бафера:Радни сто укључује уређај за покретање са позиционирањем тампон који минимизира вибрације током брзих бочних покрета.
• Дршка типа вучне шипке:Безбедност је решена кроз дизајн ручке са вучном шипком која је отпорна на случајно отпуштање.

Ови структурни елементи заједно обезбеђују да машина одржава тачност положаја чак и под захтевима континуиране серијске производње.

4. Оперативни ток рада

Оперативна филозофијаВертикална мешана машина са две осеусредсређује се на смањење ручне интервенције уз максимизирање протока. ПЛЦ контрола обезбеђује виши ниво аутоматизације у поређењу са конвенционалним системима заснованим на релеју, пружајући одличну поузданост која директно смањује замор оператера.

Кључне карактеристике тока посла укључују:

• Обрада једног подешавања:Операције бушења, развртања и урезивања великог броја делова могу се завршити у једном потезу.
• Управљање више машина:Интуитиван рад и аутоматизована контрола омогућавају једном оператеру да истовремено управља више машина.
• Погодно подешавање:Машина има једноставне и интуитивне механизме за подешавање, смањујући време подешавања између серија.
• Дизајн против загађења:Опрема укључује карактеристике које минимизирају ризик од контаминације, што је чини погодном за окружења у којима је чистоћа брига.

Овај дизајн тока посла директно се преводи у већу ефикасност за мала и средња серијска производна окружења, где време подешавања и доступност оператера често диктирају укупну продуктивност.

5. Обим примене

Вертикална двоосна композитна машина је посебно прилагођена за производњу и обраду малих и средњих серијских производа окова врата. Овај фокус на апликацију користи могућност двоструког вретена машине за бушење, развртање и урезивање више функција на компонентама хардвера врата у једној операцији стезања.

Осим окова за врата, спецификације машине—нарочито њен максимални пречник бушења од 32 мм и капацитет урезивања М32— чине је погодном за шири спектар компоненти од бакра и обојених метала. Тежина машине од 900 кг и димензија 1100×1230×1980 мм (укључујући поклопац од лима) указују на машину која је довољно значајна за производна окружења, али довољно компактна за радионице са ограниченим подним простором.

Избор компоненти даље дефинише профил поузданости машине: Суницон серво мотори и ЦНЦ систем, Сцхнеидер АЦ контактори, Омрон релеји и домаћи куглични завртњи и линеарни клизачи. Ова комбинација познатих брендова и квалитетних компоненти доприноси репутацији машине за доследне перформансе.
