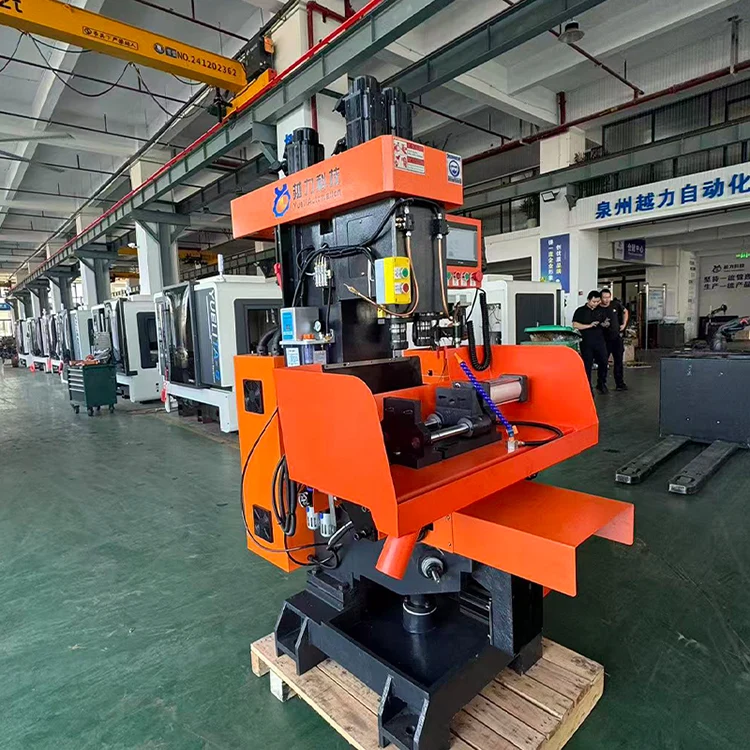

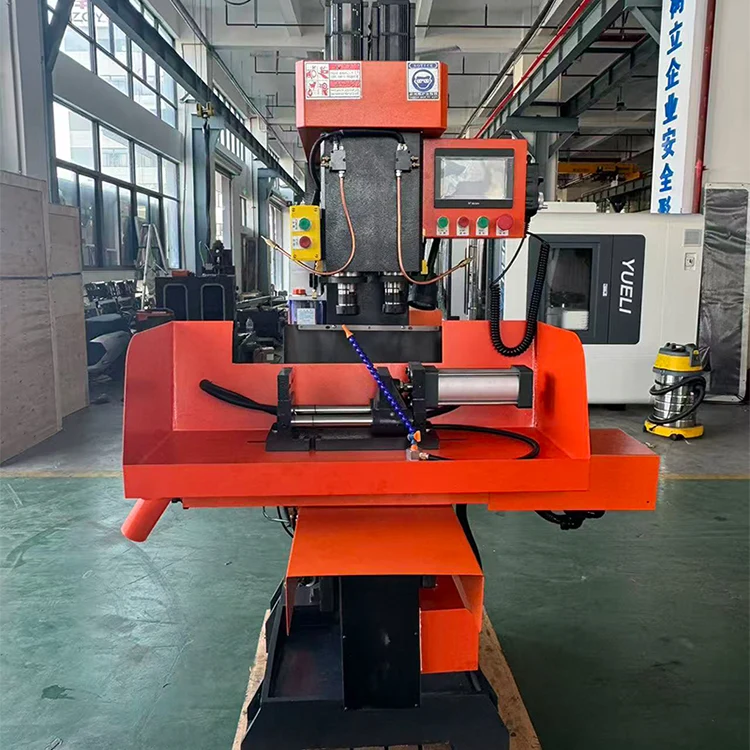

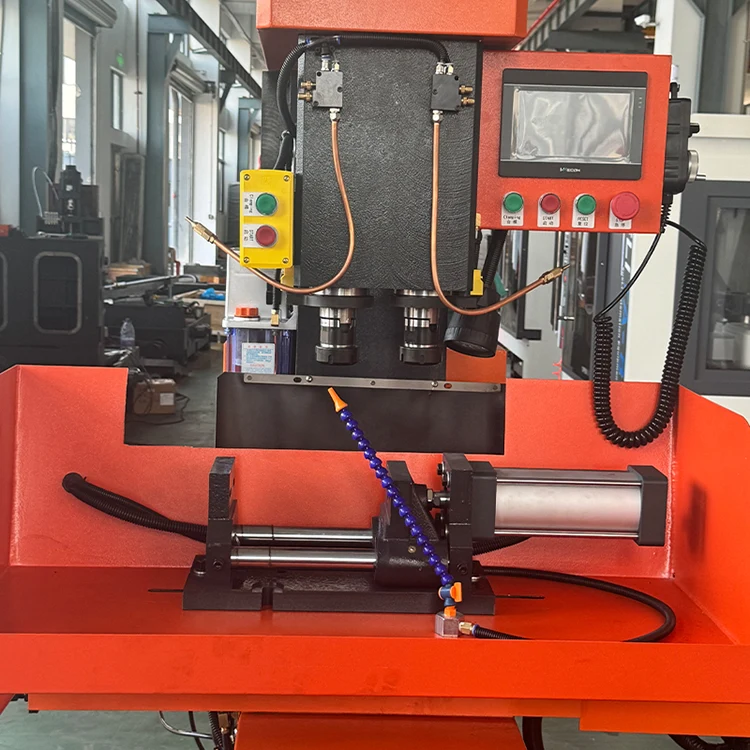

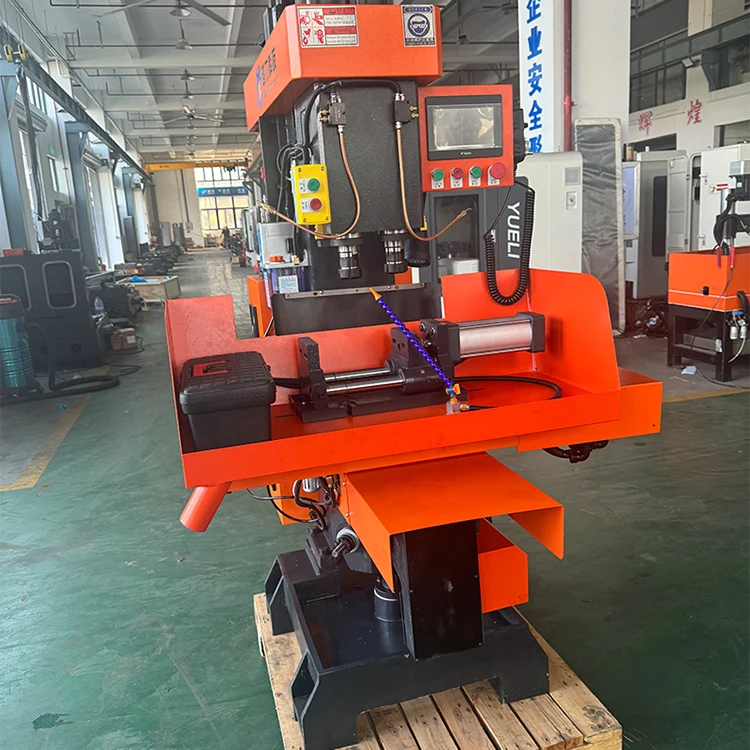

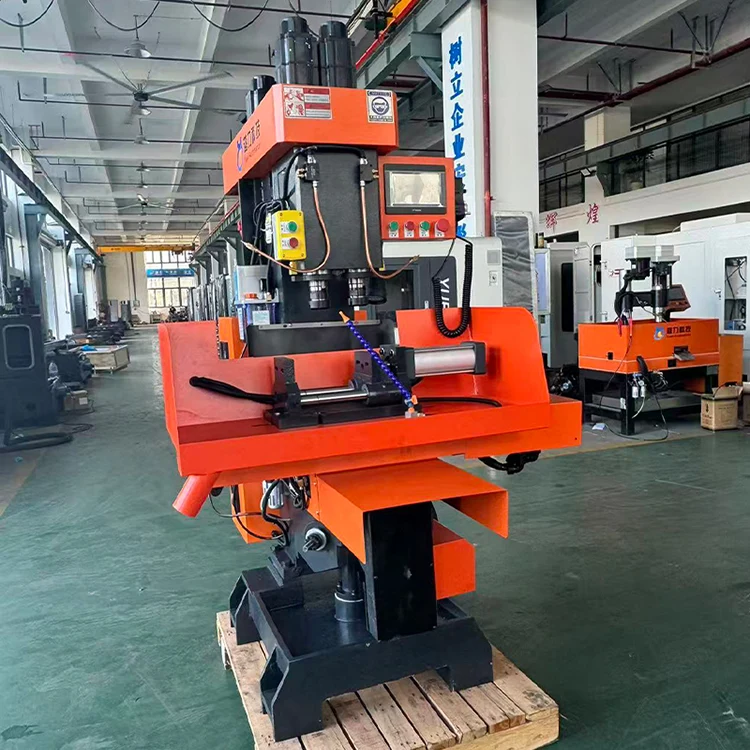

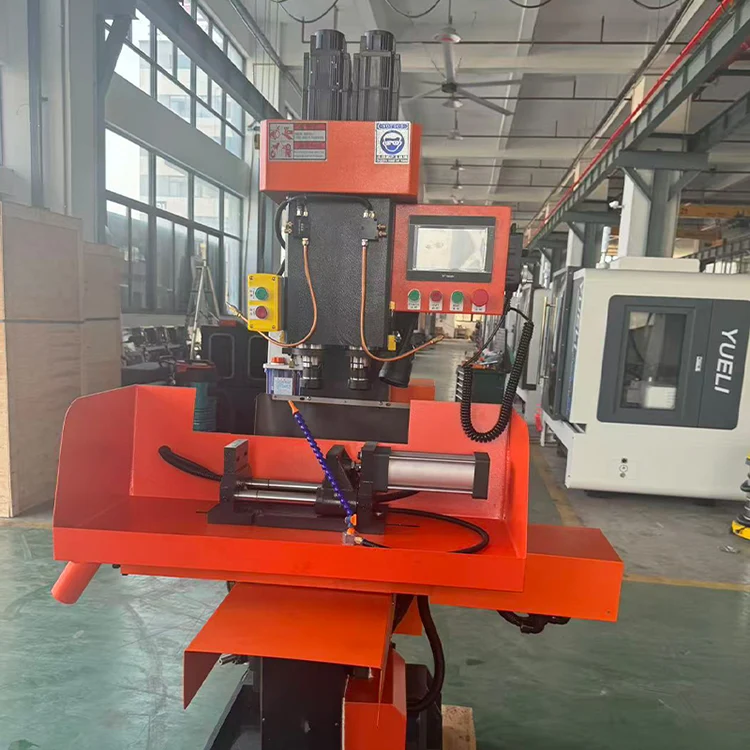

Вертикална мешана машина са две осе

Вертикална двоосна мешана машина (интерни модел ЗСК4132Кс2Б) производи Куанзхоу Иуели Аутоматион Екуипмент Цо., Лтд. Погодна је за производњу и обраду малих и средњих производа за уградњу врата. Машина алатка има углађен и елегантан изглед, са једноставним и интуитивним радом и практичним подешавањем. Усвајајући ПЛЦ контролу, може се похвалити вишим нивоом аутоматизације и одличном поузданошћу, што смањује радни интензитет оператера. Омогућава једном оператеру да управља више машина и служи као идеална високоефикасна опрема за обраду и заштиту од загађења.

Увод у производ

 Вертикална двоосна мешана машина погодна је за производњу и обраду малих и средњих серијских производа за уградњу врата. Машина алатка има углађен и елегантан изглед, са једноставним и интуитивним радом и практичним подешавањем. Усвајајући ПЛЦ контролу, може се похвалити вишим нивоом аутоматизације и одличном поузданошћу, што смањује радни интензитет оператера. Омогућава једном оператеру да управља више машина и служи као идеална високоефикасна опрема за обраду и заштиту од загађења.

· Углађен и елегантан изглед са једноставним и интуитивним радом.

· Погодно подешавање и виши ниво аутоматизације са ПЛЦ контролом.

· Одлична поузданост са смањеним интензитетом рада.

· Један оператер може да управља више машина.

Главни технички параметри

Следећи технички параметри се примењују на вертикалну двоосну сложену машину.

Структура и карактеристике машине

 Вертикална двоосна сложена машина има следеће структурне и перформансе.

· Обрада, бушење, развртање и урезивање великог броја делова могу да се заврше у једном потезу уз високу ефикасност.

· Конструкција каросерије је компактна и има добру крутост.

· Главна осовина је направљена од висококвалитетног легираног челика, каљена и термички обрађена, прецизно брушена и има високу отпорност на хабање.

· Клизна површина је ултразвучно угашена и има уређај за подмазивање да би се обезбедио радни век клизне површине.

· Радни сто се помера лево и десно помоћу уређаја за покретање и уређаја за позиционирање бафера, који има мале вибрације и брзо кретање.

· Ручка има тип шипке за повлачење, која није лако пасти и има високу сигурност.

Структура и перформансе

Дизајн вертикалне двоосне сложене машине усваја структурне карактеристике машине за глодање и помоћног стартног уређаја, са предностима високе ефикасности обраде, стабилне прецизности и једноставне процедуре рада.

· Замена појаса и структура затезања, лако мењање брзине и затезање каиша.

· Главно вратило покреће мотор од 4КВ/4П кроз синхрони каиш, са високом ефикасношћу преноса и малом буком.

· Механизам за аутоматско обнављање левог и десног вретена увек може да држи вретено у стању спремном за обраду, штедећи време и побољшавајући ефикасност рада.

· Ручка за подизање може се лако окренути да би се остварило подизање платформе за подизање.

· Радни сто је опремљен бафером за позиционирање да би се обезбедило поуздано позиционирање и стабилна тачност.

· Средњи носач и платформа за подизање су дизајнирани са механизмима за закључавање како би се обезбедило стабилно позиционирање радног предмета, што је погодно за тачност обраде.

· Пнеуматски уређај се користи за аутоматску контролу, добру поузданост и обезбеђивање високе ефикасности и високе прецизности обраде.

Систем за подмазивање

Вертикална машина за мешање са две осовине користи аутоматски систем за подмазивање са позитивним померањем. Примењује се следећи распоред подмазивања.

Елецтрицал Систем

Вертикална сложена машина са две осе користи следећу конфигурацију електричног система.

· ЦНЦ систем: Суницон.

· Серво мотор: Суницон.

· Серво вретена: Зхима Тецхнологи.

· АЦ контактор: Сцхнеидер.

· Релеј: Омрон.

· Пнеуматски стеге: ИУЕЛИ.

Сафети Протецтион

Вертикална двоосна сложена машина у складу је са ГБ 15760-2004 општим техничким захтевима за сигурносну заштиту алатних машина за сечење метала и опремљена је неопходним сигурносним уређајима и знаковима упозорења.

· Кс-оса користи потпуно затворен штит од нерђајућег челика да ефикасно блокира течности за сечење и струготине.

· З-оса користи заштиту од лима и телескопски поклопац за ефикасно продужење радног века.

· Кс и З осе су опремљене чврстим и меким ограничењима да би се спречили кварови узроковани грешкама у раду, грешкама у програмирању, кваровима погона итд.

· Електрични дизајн је у складу са електричним стандардом ГБ5226.1 са заштитом од прекомерне струје и кратког споја.

· Електрични орман има потпуно затворен дизајн са вентилаторима аксијалног протока за одвођење топлоте.

· НЦ систем има уграђену батерију; ако систем изгуби напајање, сачувани програми обраде неће бити изгубљени.

· Функција аларма и дугме за хитно заустављање за спречавање оштећења узрокованих разним изненадним кваровима.

Стандардни прибор и документи

 Вертикална двоосна сложена машина долази са следећим прибором и документима.

Укључени алати:

· Двокраки кључ 17-19, 12-14, 8-10, 22-24 (по 1)

· Прекидач близине (2 комада)

· Стезна чаура Φ20 (2 комада)

· Шестоугаони кључ 1,5-10 (1 сет)

Често постављана питања

Који је ЦНЦ систем који се користи на овој вертикалној двоосиној сложеној машини?

Машина користи Суницон ЦНЦ систем.

Колики је конус вретена и максимални капацитет бушења?

Конус вретена је НТ30. Максимални пречник бушења је 32 мм за бакарне делове, а максимални пречник нарезивања је М32.

Која су кретања осе Кс, И и З1/З2?

Ход осе Кс је 320 мм, ход И осе је 120 мм, а ход осе З1/З2 је 110 мм.

Колика је брзина вретена и тежина машине?

Брзина вретена се креће од 10 до 3000 о/мин са подесивом брзином. Тежина машине је 900 кг.

Колика је укупна потребна снага?

Укупни капацитет напајања је 7КВ.

Куанзхоу Иуели Аутоматион Екуипмент Цо., Лтд. – Нан'ан, Фујиан, Кина – Основано 2013.
