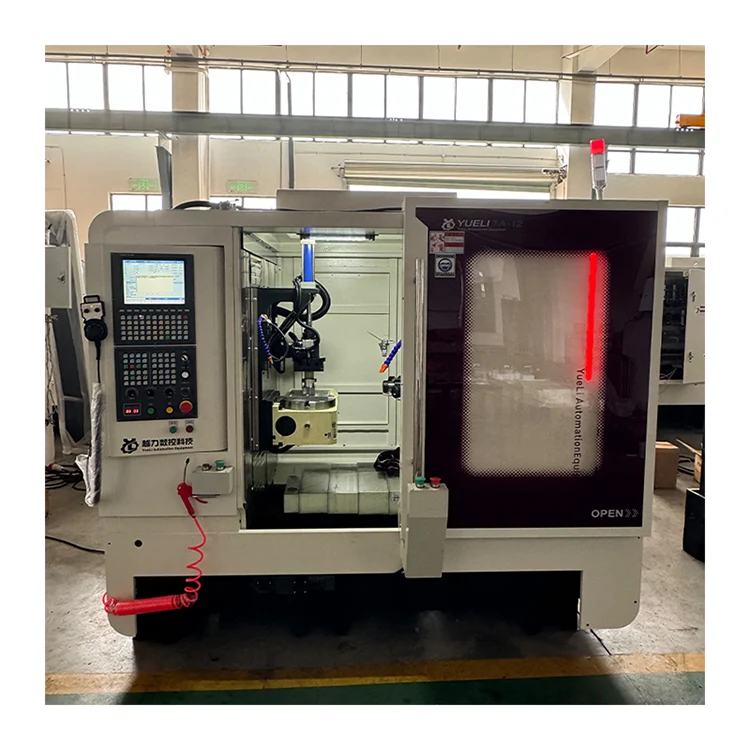

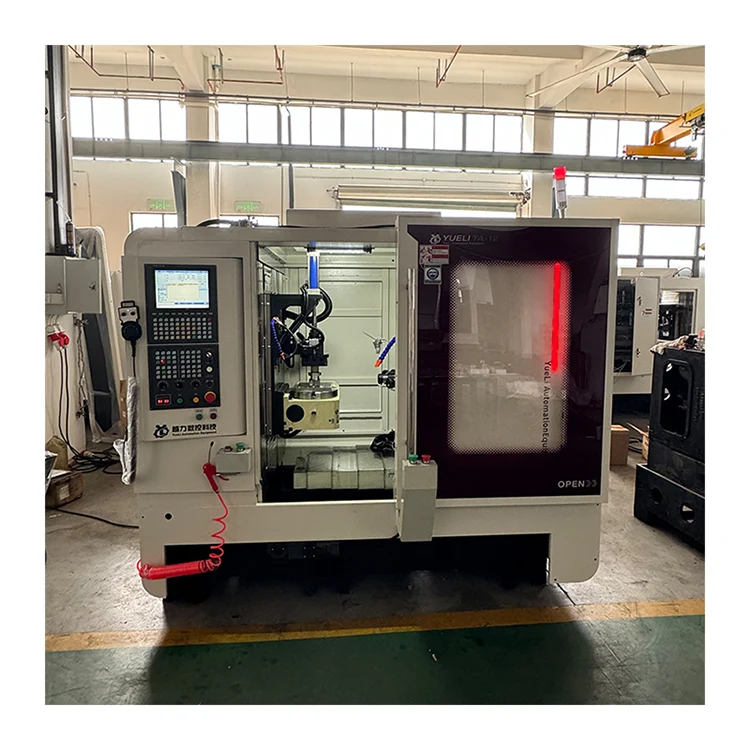

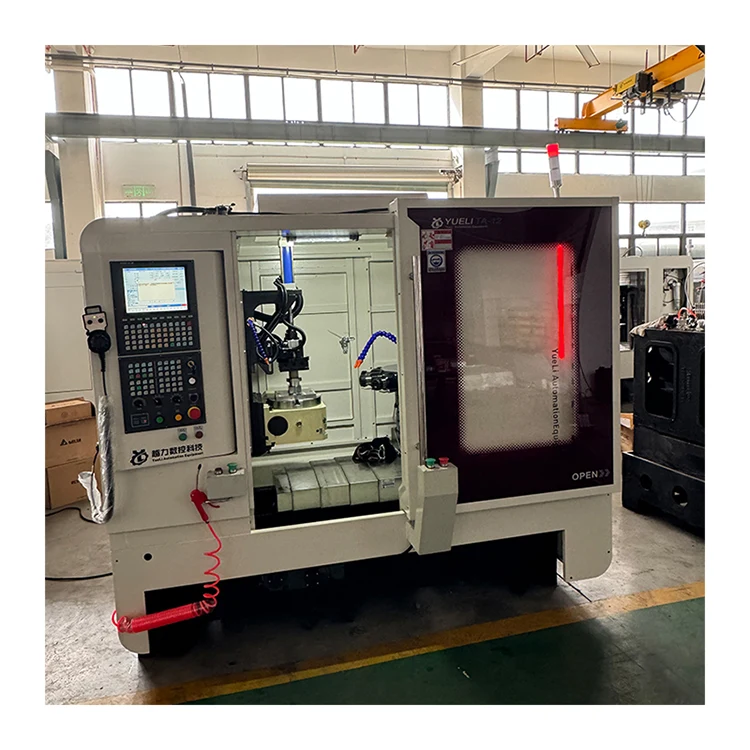

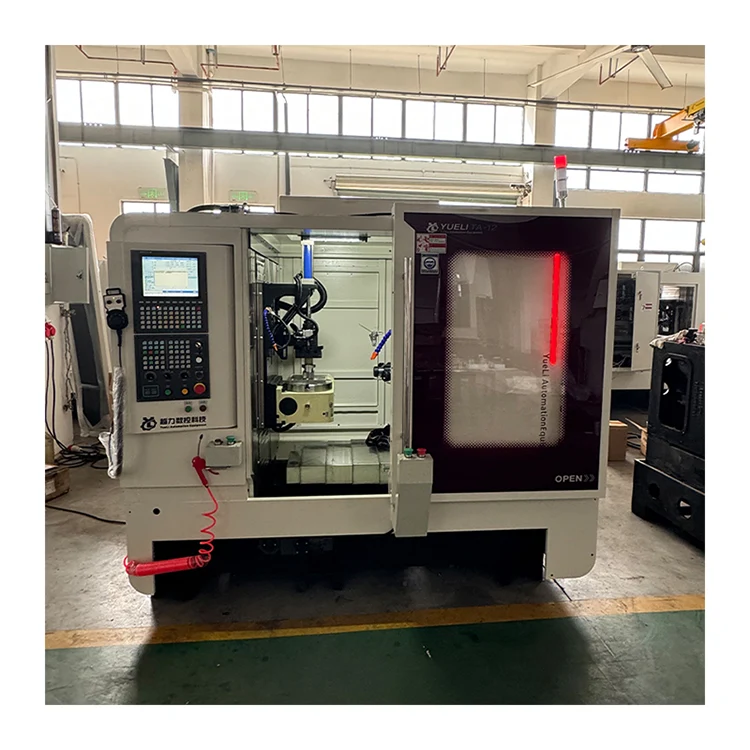

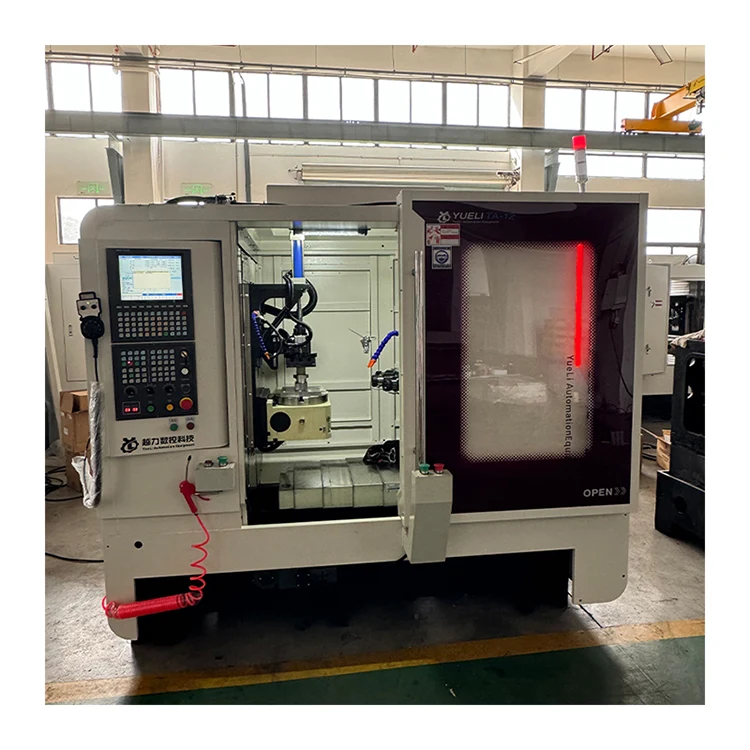

Хоризонтална ЦНЦ машина са 12 вретена

Хоризонталну ЦНЦ машину за куполе са 12 вретена (интерни модел ТА-12) производи Куанзхоу Иуели Аутоматион Екуипмент Цо., Лтд. Погодна је за производњу и обраду великих и средњих серија. Машина има глатки и издашни изглед, једноставан и интуитиван рад и практично подешавање. Са ЦНЦ контролом, нуди већу аутоматизацију, добру поузданост и смањени интензитет рада, омогућавајући једној особи да управља и управља више машина. Овај производ је идеална високоефикасна опрема за прераду против загађења.

Увод у производ

Хоризонтална ЦНЦ машина са 12 вретена погодна је за производњу и обраду великих и средњих серија. Изглед машине је гладак и издашан, рад је једноставан и интуитиван, а подешавање је згодно. Усвојена је ЦНЦ контрола, степен аутоматизације је већи, поузданост добра, смањен је радни интензитет оператера, а може се реализовати рад и управљање једном особом и више машина.

Технички конфигурациони параметри

Следеће компоненте и спецификације се односе на Хоризонталну ЦНЦ машину за револвер са 12 вретена.

Главни технички параметри

Следећи технички параметри се примењују на Хоризонталну ЦНЦ машину за револвер са 12 вретена.

Структура и перформансе машине

Хоризонтална ЦНЦ машина са куполом са 12 вретена има следеће структурне карактеристике и карактеристике перформанси.

· Једноставан обрадни центар. Контрола програма користи Таиван Хуст контролни систем са функцијом детекције да би се избегло оштећење славине или алата услед квара електромагнетног вентила или цилиндра. Човеку и машини пријатељски дијалог за лак рад.

· Погодно за обраду делова великих и средњих серија. Једнократно стезање је завршено. Висока ефикасност и добра прецизност.

· Механизам за урезивање не мора да замени оловни завртањ. Висина је стандардна. Пекинг ЦТБ главни серво мотор са сопственом конверзијом фреквенције побољшава храпавост површине навоја и обезбеђује тачност.

· Независно истраживање и развој компоненти за напајање. Прецизно брушење. Добра отпорност на хабање. Дуг радни век.

· Хуст ЦНЦ систем омогућава подешавање брзине увлачења према потребама. Након дуготрајне употребе, оловни вијак се истроши, систем има функцију компензације алата.

· Свака моторизована клизна површина користи централизовани аутоматски уређај за подмазивање како би се обезбедио радни век алатне машине.

· Покрет клизног стола покреће серво мотор. Више координата се може подесити дигитално. Висока прецизност позиционирања. Ниске вибрације. Брз одговор.

· Током обраде, статус радног комада се приказује на екрану осетљивом на додир. Функција аларма за грешке.

· Потпуно затворена заштита обезбеђује личну безбедност и побољшава окружење за обраду.

Главне компоненте структуре

Хоризонтална ЦНЦ машина са 12 вретена састоји се од следећих главних структурних компоненти.

· Колона: 1 сет

· 4. оса: 1 сет

· Основа: 1 сет

· Електронски систем: 1 сет

· Хидраулични стеге: 1 сет

· Систем за уклањање струготине: 1 сет

Елецтрицал Систем

Хоризонтална ЦНЦ машина за револвер са 12 вретена користи следеће електричне компоненте.

· Магнетни вентил: Тајван АирТАЦ. Добра стабилност. Притисак ваздуха не може бити мањи од 0,5 МПа.

· АЦ контактор: Сцхнеидер. Добра стабилност.

· Релеј: Омрон. Добра стабилност.

Систем за подмазивање

Свака погонска глава Хоризонталне ЦНЦ машине за револвер са 12 вретена подмазана је путером, који је једноставан за коришћење и руковање, обезбеђујући век трајања површине за подмазивање.

Стандардни прибор и документи

Хоризонтална ЦНЦ машина за револвер са 12 вретена долази са следећим прибором и документима.

· Укључена кутија за алат: двострани кључ 17-19, шестоугаони кључ 1,5-10 (1 сет).

· Насумични документи: Системска спецификација, упутство за употребу, упутство за возача (по 1 копија).

Често постављана питања

Који је интерфејс вретена и максимални капацитет бушења?

Интерфејс вретена је ЕР40. Максимални пречник бушења је 60 мм за бакарне пролазне рупе, а максимални пречник урезивања је М50×3 мм за бакар.

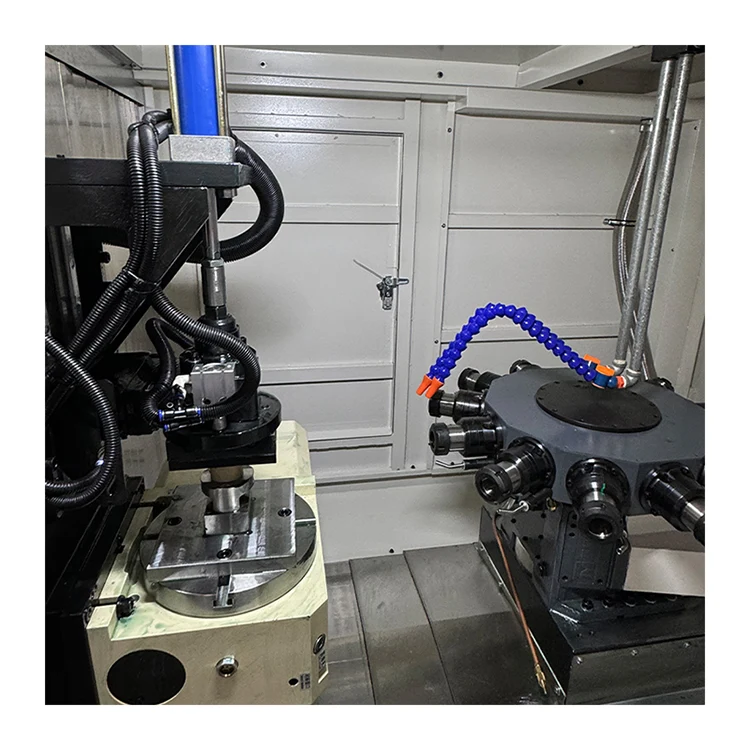

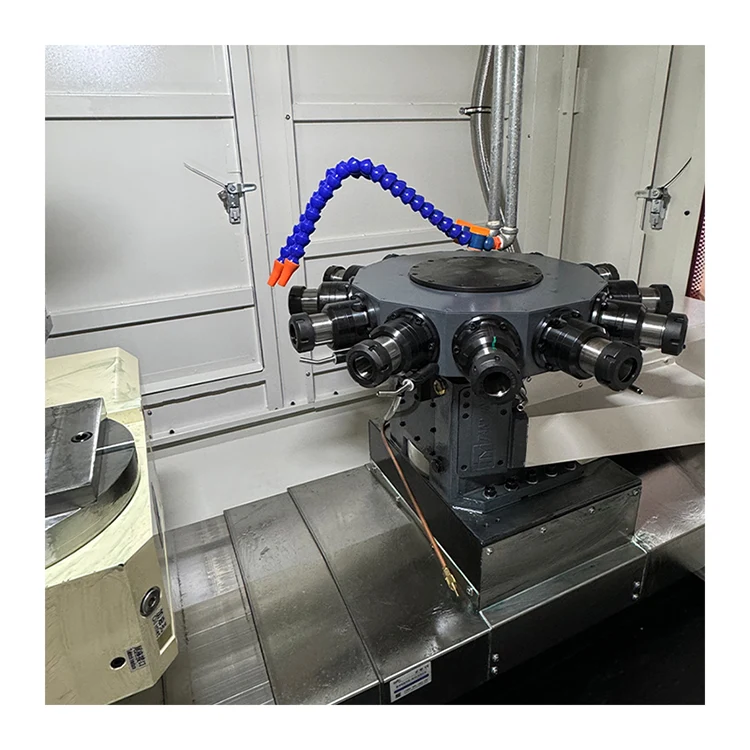

Колико вретена има купола?

Окретна купола има 12 вретена. Време промене алата је 0,8 секунди на 180 степени.

Која су кретања осе Кс, И и З?

Ход по Кс осе је 350 мм, ход по И осе је 400 мм, а ход по З осе је 300 мм. Максимална брзина кретања за све осе је 30 м/мин.

Која је снага ЦНЦ система и мотора вретена?

Машина користи Таиван Хуст ЦНЦ систем са снагом мотора серво вретена од 5,5КВ до 7,5КВ (опционо).

Колика је тежина и димензије машине?

Димензије машине су 2200×1765×1922мм са поклопцем од лима, а нето тежина 3500КГ.
