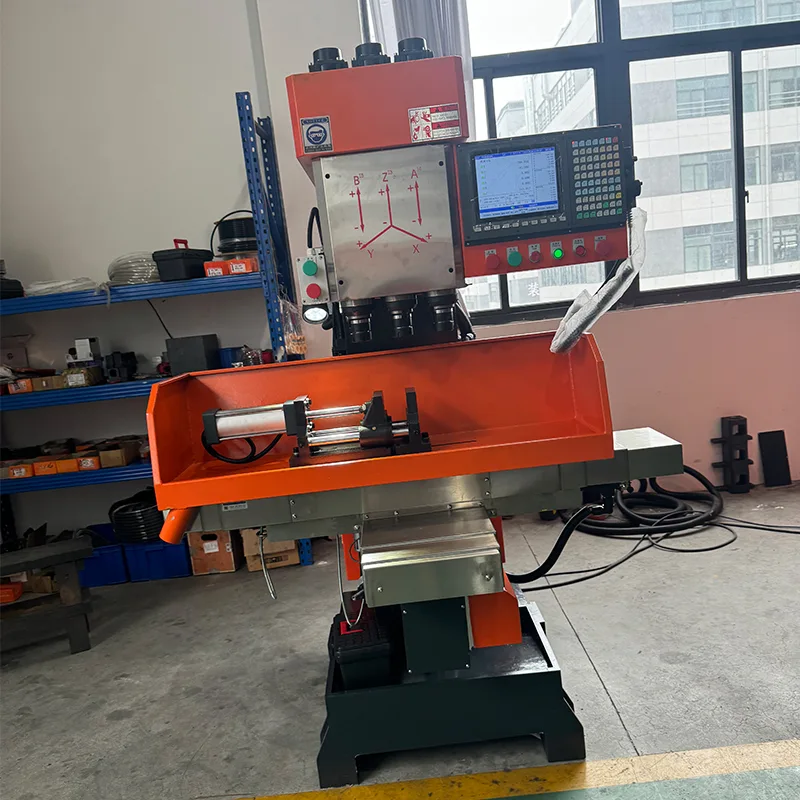

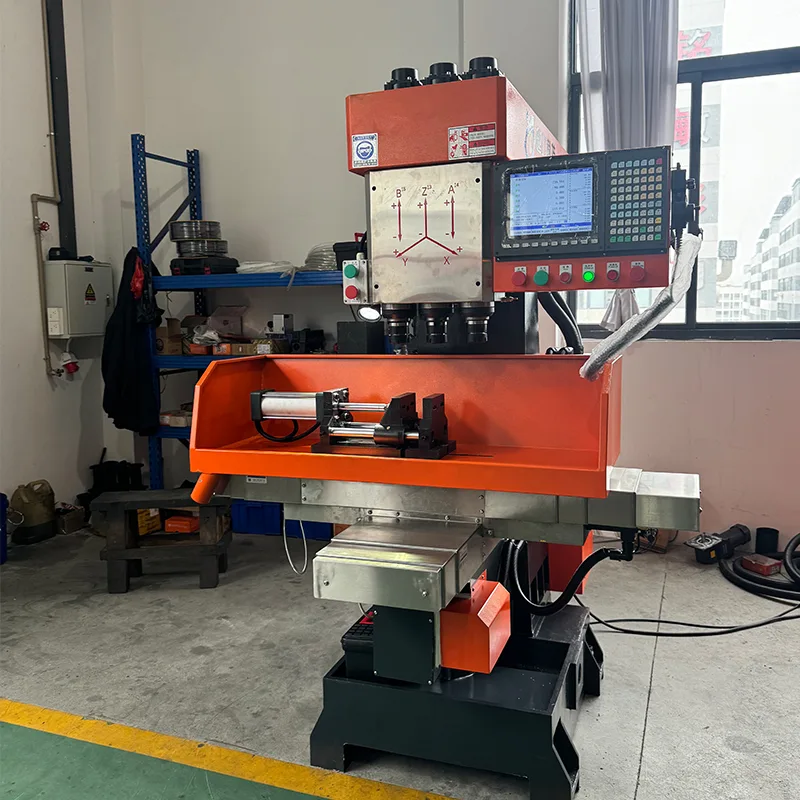

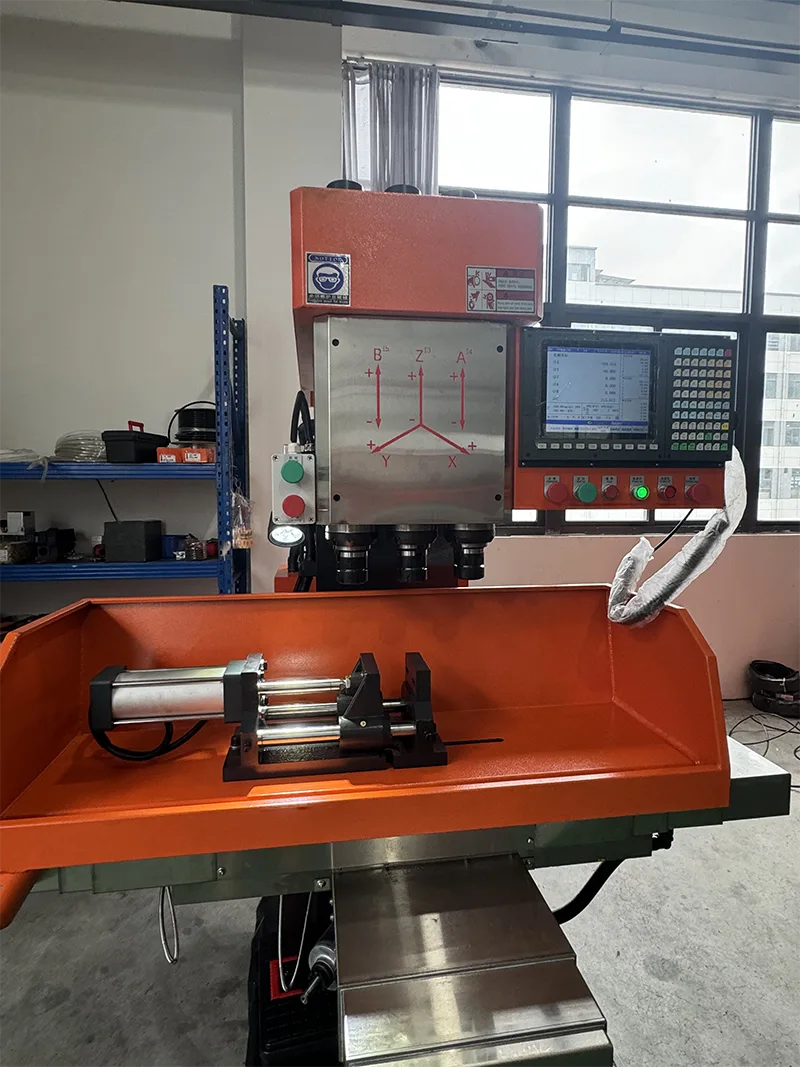

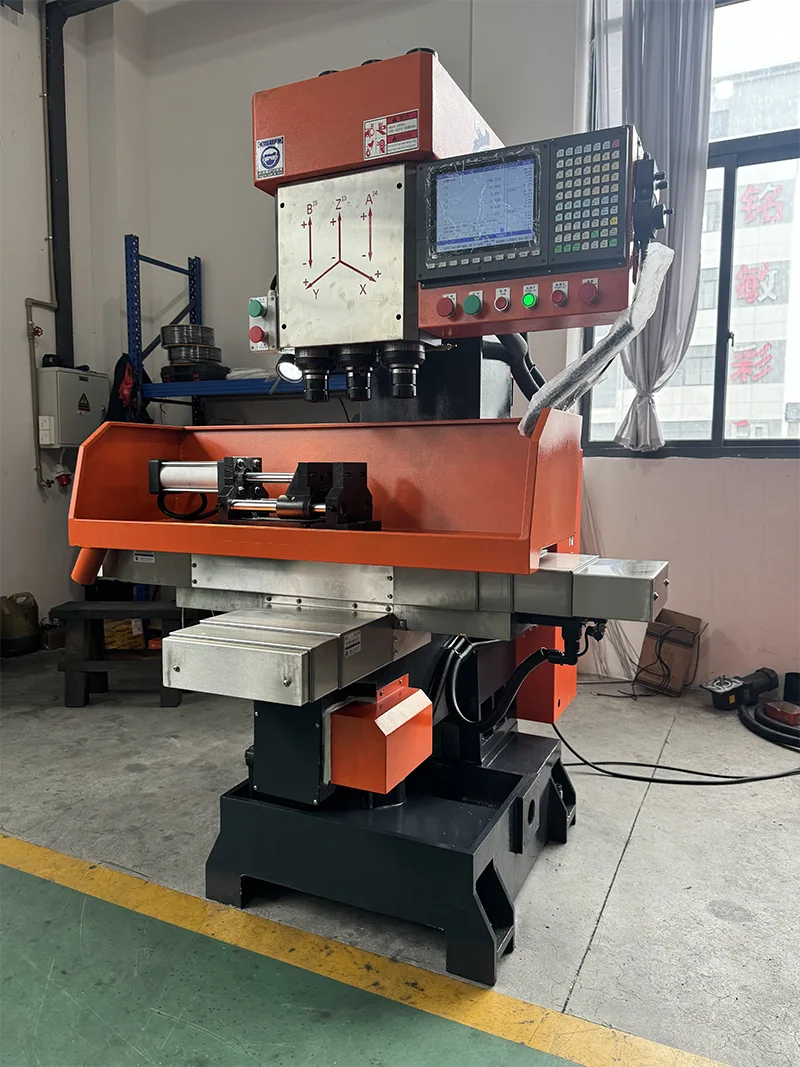

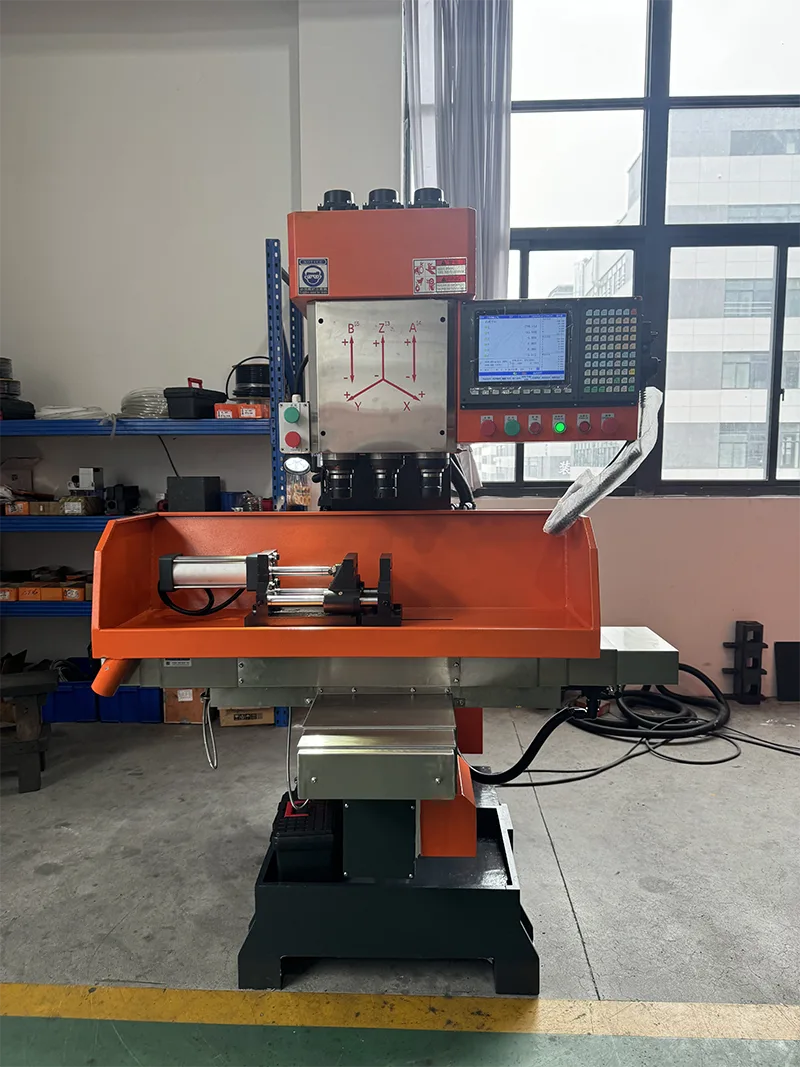

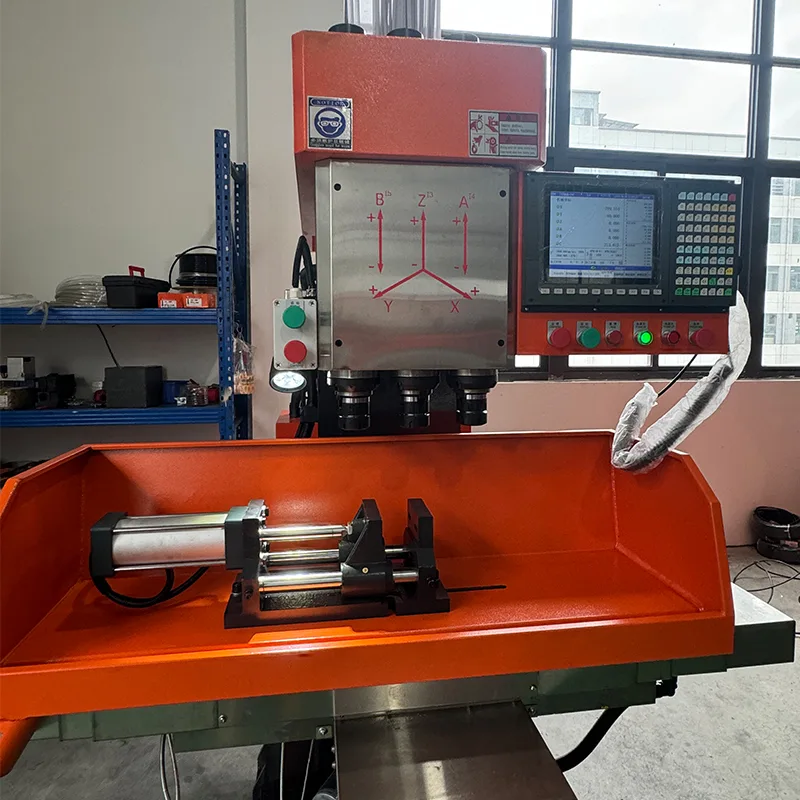

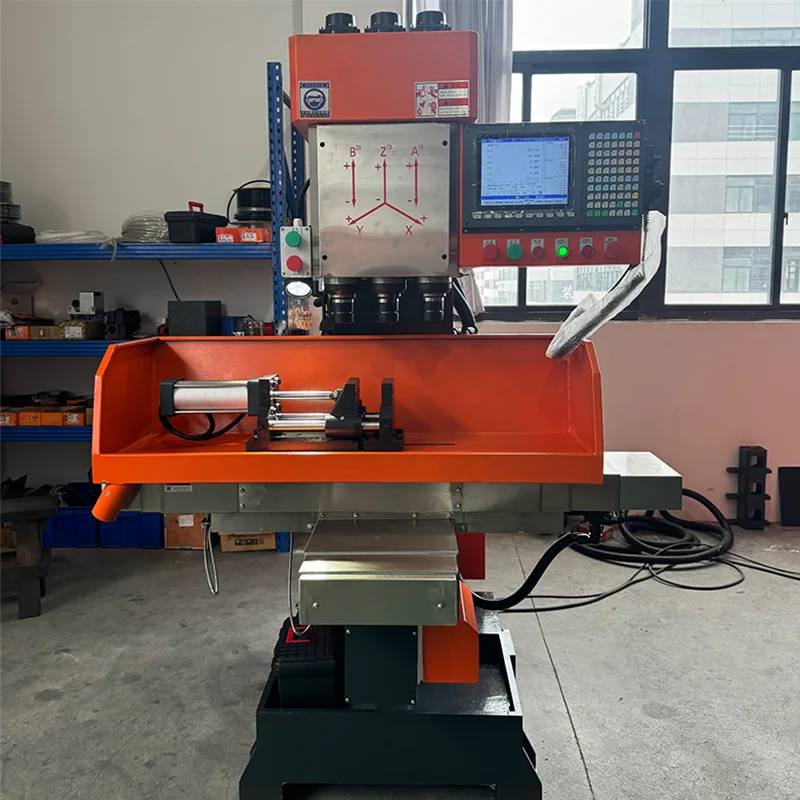

Вертикални ЦНЦ са три осе

Вертикални ЦНЦ троосни ЗСК-4150Кс4 је зрео производ наше компаније. Ова машина алатка решава проблем да бушење, развртање и урезивање не могу да се заврше у исто време када се обрађује велики број делова. Комплетно бушење, развртање, искошење и урезивање и други захтеви, то је идеална механичка опрема за постизање високе ефикасности и уштеде енергије. Машина је једноставна за руковање и може се слободно управљати без посебног техничког особља. Компанија је акумулирала више од десет година професионалне технологије и строге контроле квалитета и има добру постпродајну услугу, коју купци добро прихватају.

Увод у производ

Вертикални ЦНЦ троосни ЗСК-4150Кс4 је зрео производ наше компаније. Ова машина алатка решава проблем да бушење, развртање и урезивање не могу да се заврше у исто време када се обрађује велики број делова.

· Комплетно бушење, развртање, скошење и урезивање у једној операцији.

· Идеална механичка опрема за постизање високе ефикасности и уштеде енергије.

· Једноставан за руковање без специјалног техничког особља.

· Више од десет година професионалне технологије и строге контроле квалитета.

· Добра услуга након продаје, добро примљена од стране купаца.

Главне карактеристике

Вертикални ЦНЦ троосни ЗСК-4150Кс4 има следеће карактеристике.

· Обрада великог броја делова, бушење и развртање, као и урезивање се обављају одједном, са великом ефикасношћу.

· Труп је компактан и крут.

· Главна осовина је израђена од висококвалитетног легираног челика, каљена и термички обрађена, прецизно брушена. Има високу отпорност на хабање.

· Клизна површина је угашена надзвучном фреквенцијом. Има уређај за подмазивање који обезбеђује радни век клизне површине.

· Лево и десно кретање радног стола усваја уређај за покретање и уређај за позиционирање пуфера, који има мале вибрације и брзо кретање.

· Дршка ножа има вучну шипку, која није лако отпасти. Има високу сигурност.

Техничке спецификације

Следећи технички параметри важе за вертикални ЦНЦ троосни ЗСК-4150Кс4.

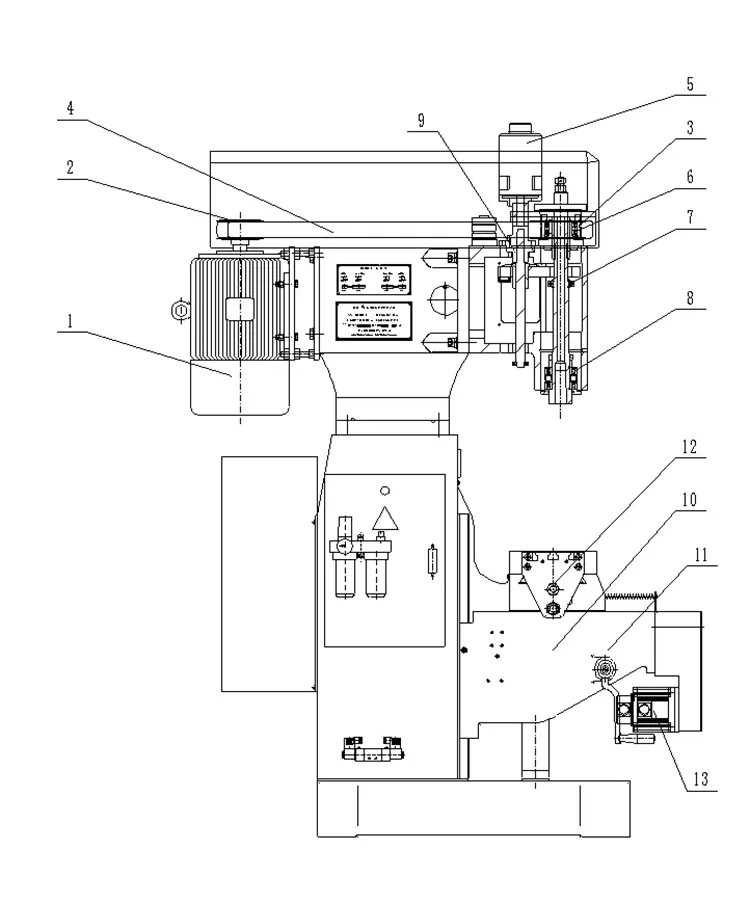

Механизам и перформансе алатних машина

Дизајн вертикалног ЦНЦ троосног ЗСК-4150Кс4 усваја структурне карактеристике глодалице и пратећег стартног уређаја, који има предности високе ефикасности обраде, стабилне прецизности и једноставних процедура рада. Употреба ПЛЦ-а за обраду логичке контроле може ефикасно да избегне кратки спој у луку изазван пребацивањем мотора унапред и уназад. У исто време, метода окидања импулса се користи за покретање електромагнетног вентила како би се избегао феномен да је завојница електромагнетног вентила под напоном дуго времена, што доводи до прегоревања завојнице.

· Структура: Једноставан обрадни центар. Контрола програма користи Таиван Ииту контролни систем са функцијом детекције да би се избегло оштећење славине или алата услед квара електромагнетног вентила или цилиндра уља. Човеку и машини пријатељски дијалог за лак рад.

· Погодно за обраду делова великих и средњих серија. Једнократно стезање. Висока ефикасност и добра прецизност.

· Механизам за урезивање не треба заменити оловни завртањ. Висина је стандардна. Пекиншки супер-синхрони главни серво мотор са сопственом конверзијом фреквенције побољшава храпавост површине навоја и обезбеђује тачност.

· Независно истраживање и развој компоненти напојне главе. Прецизно брушење. Добра отпорност на хабање и дуг радни век.

· Хуст ЦНЦ систем може подесити брзину додавања према потребама. Након дуготрајне употребе, оловни вијак се истроши, систем има функцију компензације алата.

· Свака моторизована клизна површина има централизовани аутоматски уређај за подмазивање како би се обезбедио радни век алатне машине.

· Покрет клизног стола покретан серво мотором. Више координата се може подесити дигитално. Висока прецизност позиционирања. Ниске вибрације. Брз одговор.

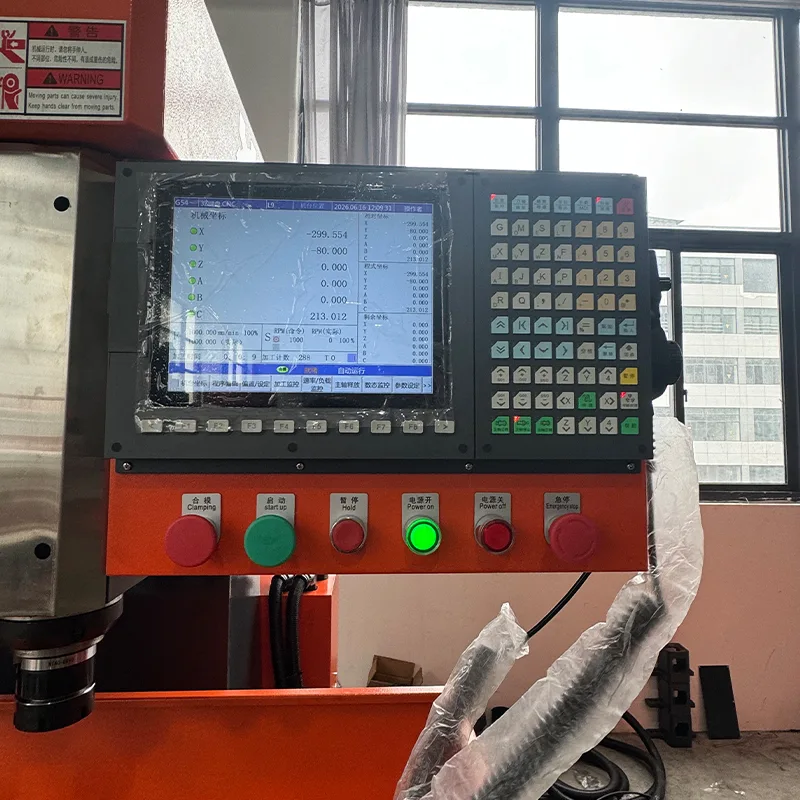

· Током обраде, статус радног комада се приказује преко екрана осетљивог на додир. Функција аларма за грешке.

· Потпуно затворена заштита осигурава личну сигурност и побољшава окружење обраде.

Елецтрицал Систем

Вертикални ЦНЦ троосни ЗСК-4150Кс4 користи следеће електричне компоненте.

· Електромагнетни вентил: Тајван АирТАЦ. Добра стабилност. Притисак ваздуха не може бити мањи од 0,5 МПа.

· АЦ контактор: корејски ЛС. Добра стабилност.

· Релеј: Омрон. Добра стабилност.

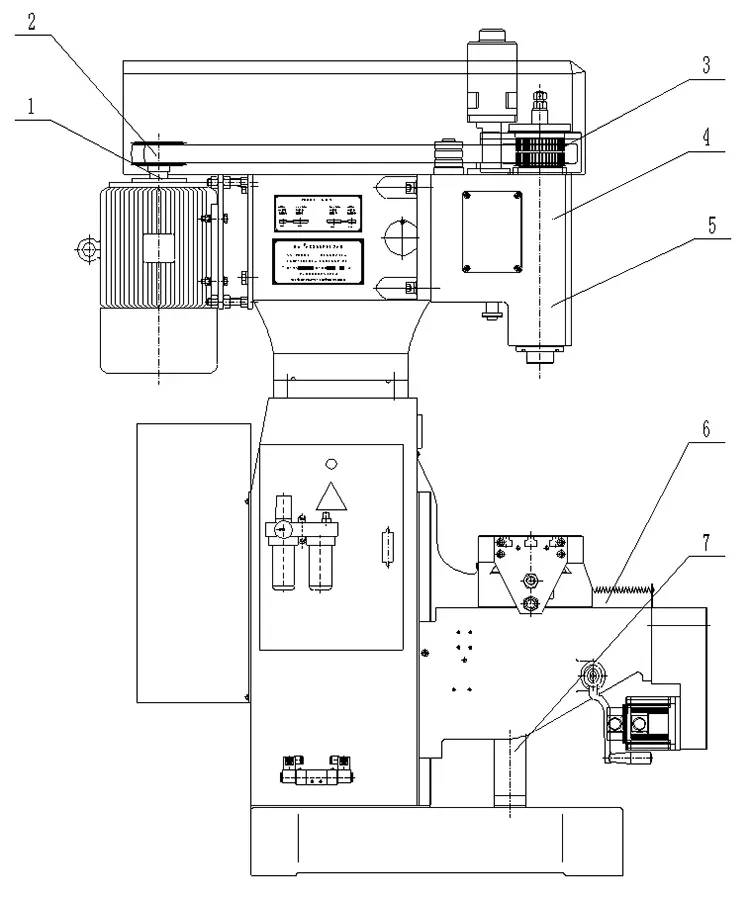

Систем преноса

Вертикални ЦНЦ троосни ЗСК-4150Кс4 користи следеће компоненте преноса.

Систем за подмазивање

Чаура вретена и површина шине водилице се подмазују помоћу ручне пумпе за подмазивање, што чини рад лакшим и свеобухватнијим, обезбеђујући век трајања површине за подмазивање.

Мере предострожности за рад и обраду

Следеће мере предострожности су из упутства за употребу вертикалног ЦНЦ троосног ЗСК-4150Кс4.

· Прочитајте упутство за употребу и пратећу документацију пре рада.

· Напајање: трофазно четворожично, капацитета 7КВ, пресек изоловане жице не мањи од 4мм² (бакар).

· Не постављајте у близини извора топлоте, високих температура или прашњавих подручја.

· Додајте уље на линију ознаке уља пре прве употребе након распакивања.

· Пумпа за хлађење не може да ради без течности.

· Не делите кутију за напајање са електричним апаратима за заваривање или опремом високе/средње фреквенције.

· Жица за уземљење мора бити повезана на стандард. Попречни пресек не мањи од 2,5 мм².

· Након укључивања, користите тест оловку да проверите да ли ван машине није наелектрисано пре пробног рада.

· Покрените мотор пумпе за уље према упутству. Посматрајте да ли је пумпа за уље преокренута.

· Прекидачи близине су подешени и фиксирани. Дозвољена су мала подешавања. Велике промене се односе на постпродајну службу.

· Параметри претварача подешени пре фабрички. Кориснику није дозвољено да поставља одвојено.

· Не притискајте дугме "ручно" брзо и често да бисте избегли аларм претварача.

· Приликом замене алата или подешавања погонског ремена, искључите екстерно напајање.

· Жуто-зелени терминал за уземљење мора бити уземљен. Не спајајте фазни вод на неутрални терминал (Н).

· Немојте бирати операцију преоптерећења. Користите одговарајуће алате, количину резања, брзину помака.

· Прекидач за закључавање на електричној контролној кутији. Искључите напајање и закључајте током инспекције одржавања.

Често постављана питања

Који је конус вретена ове машине?

Конус вретена вертикалног ЦНЦ троосног ЗСК-4150Кс4 је МТ4.

Колики је максимални пречник рупе који се може обрађивати?

Максимални пречник рупе је Ф50мм при обради бакарних делова са 4 резне ивице и помаком по обртају 0,16мм/р.

Колики је максимални пречник урезивања?

Максимални пречник нарезивања је Ф50мм за обраду бакарних делова. Колики су ход Кс, И и З осе? Ход по Кс осе је 400 мм, ход по И осе је 250 мм, а ход по З осе је 320 мм.

Који је опсег брзине вретена?

Опсег брзине вретена осе З1 и З2 је од 619 до 1420 о/мин са серво контролом.

Колика је снага мотора вретена и укупна тежина машине?

Снага серво мотора вретена је 5,5КВ на 380В, а нето тежина машине је 2500КГ.

Који контролни систем користи ова машина?

Машина користи Таиван Ииту контролни систем са дијалогом прилагођеним људима и машинама за лак рад.
