Линеарна водилица за бушење Центар за нарезивање нарезивања отвореног типа

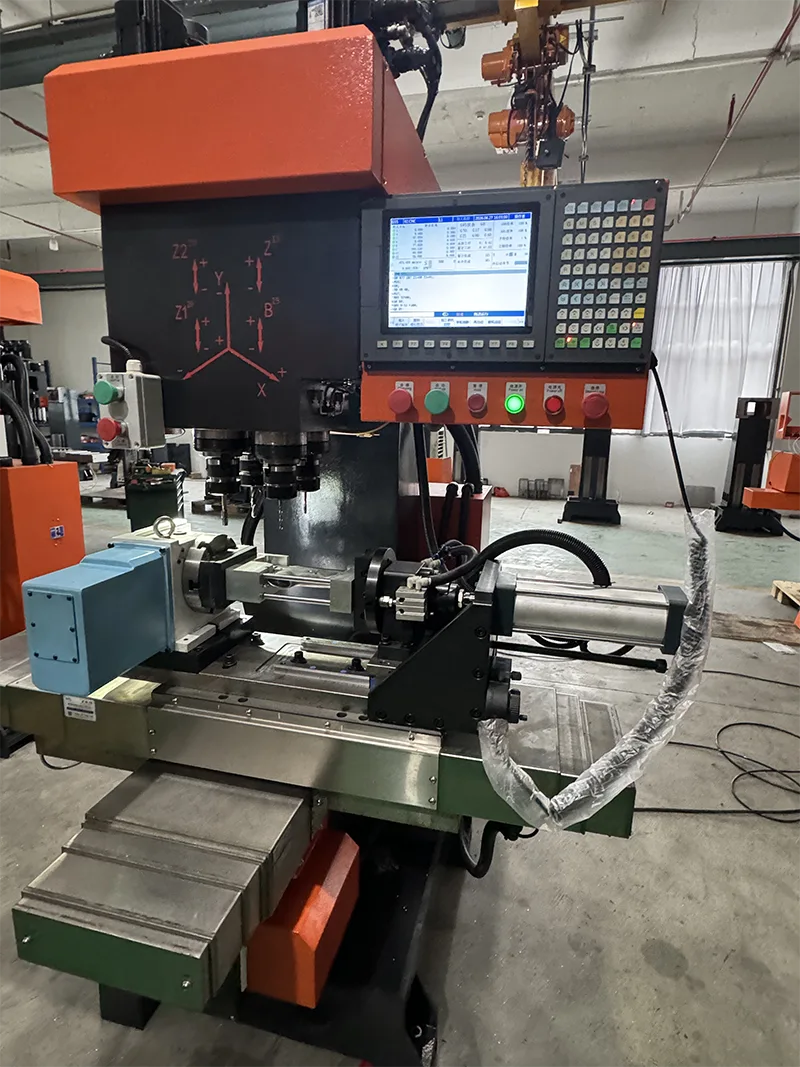

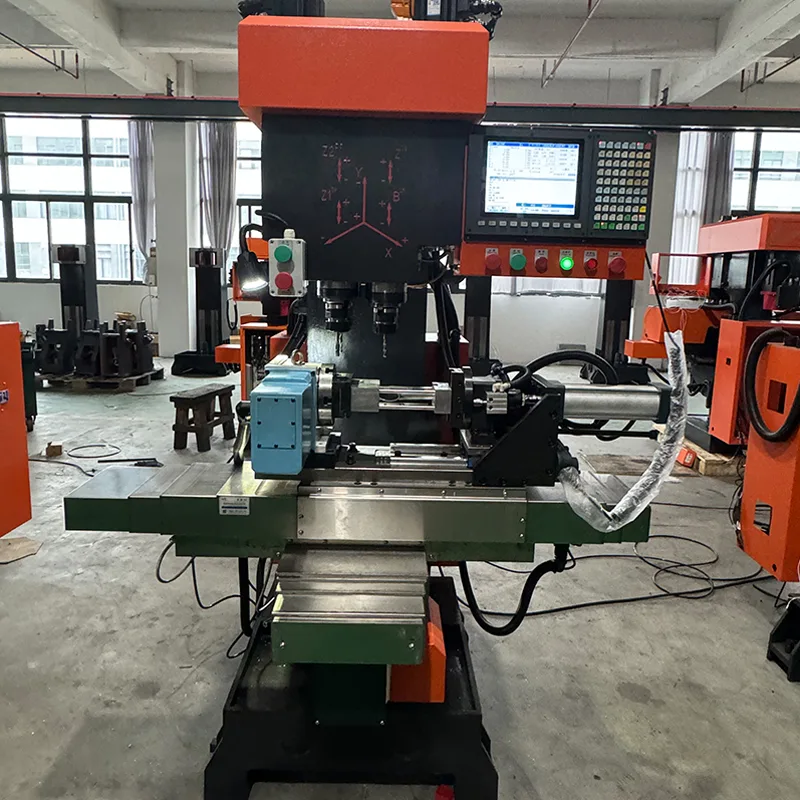

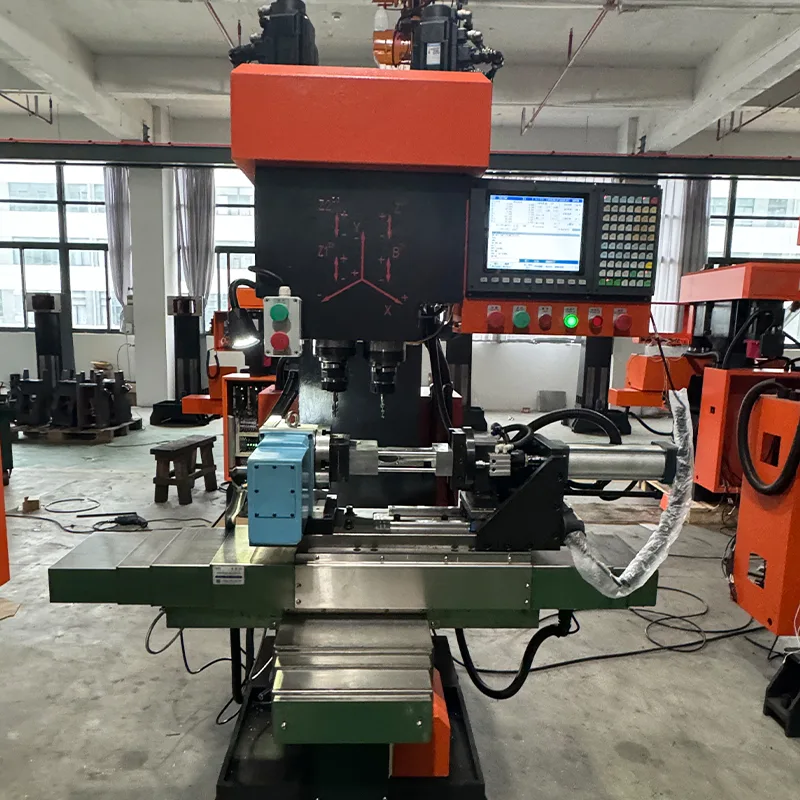

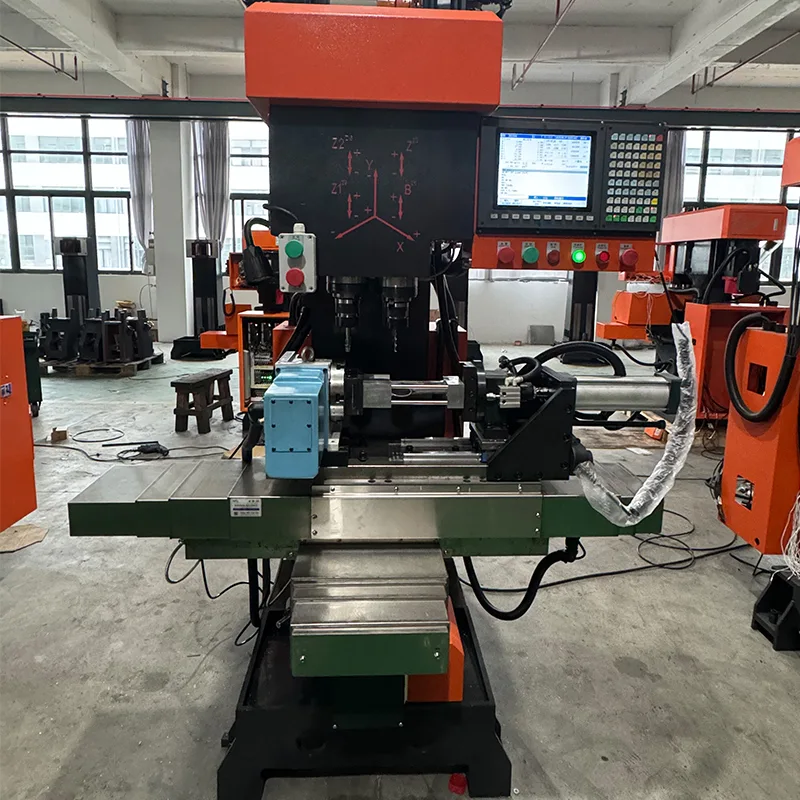

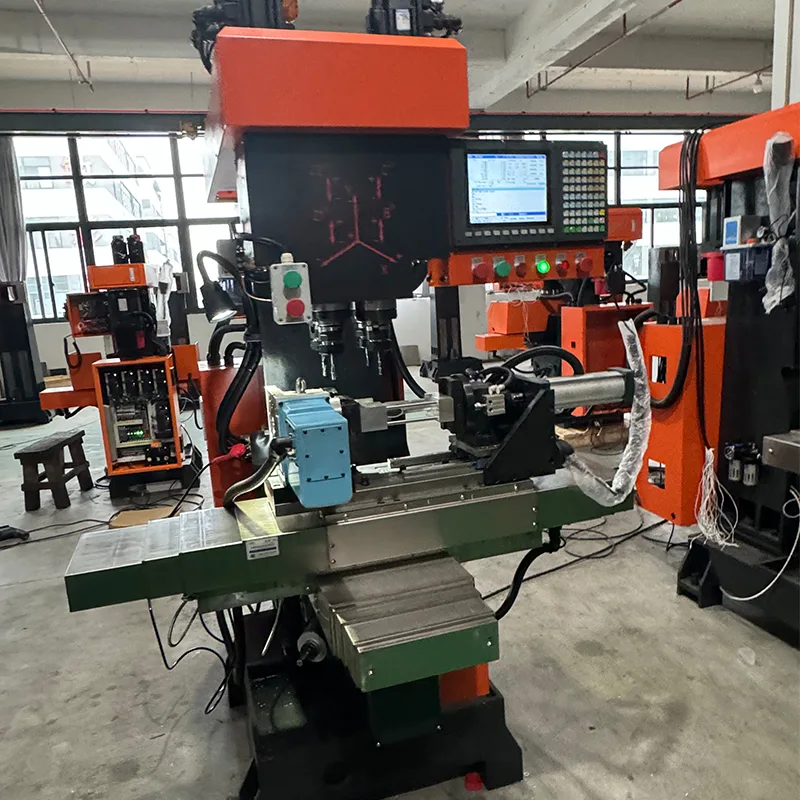

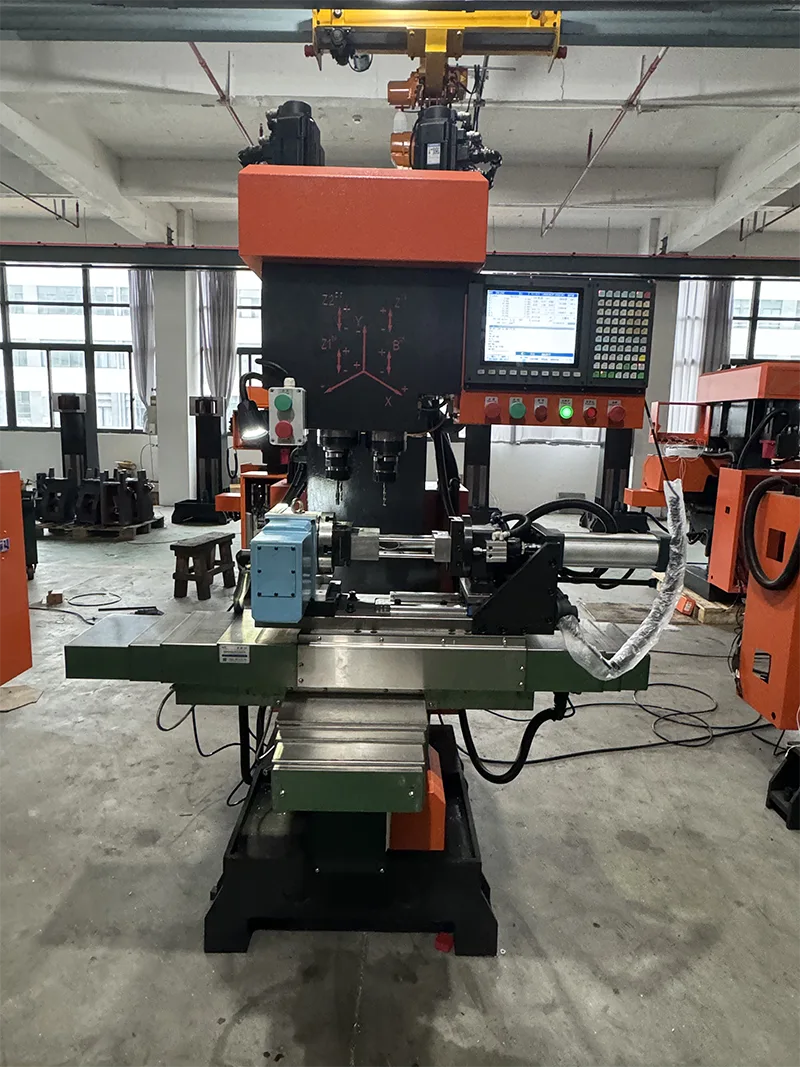

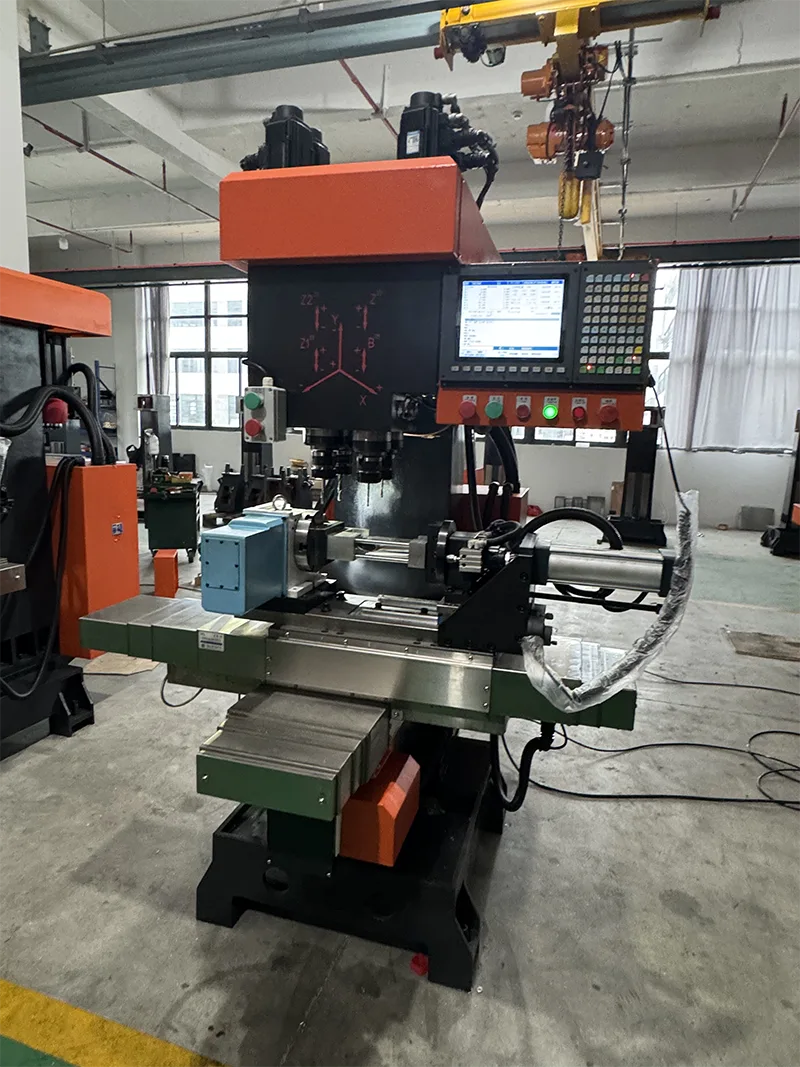

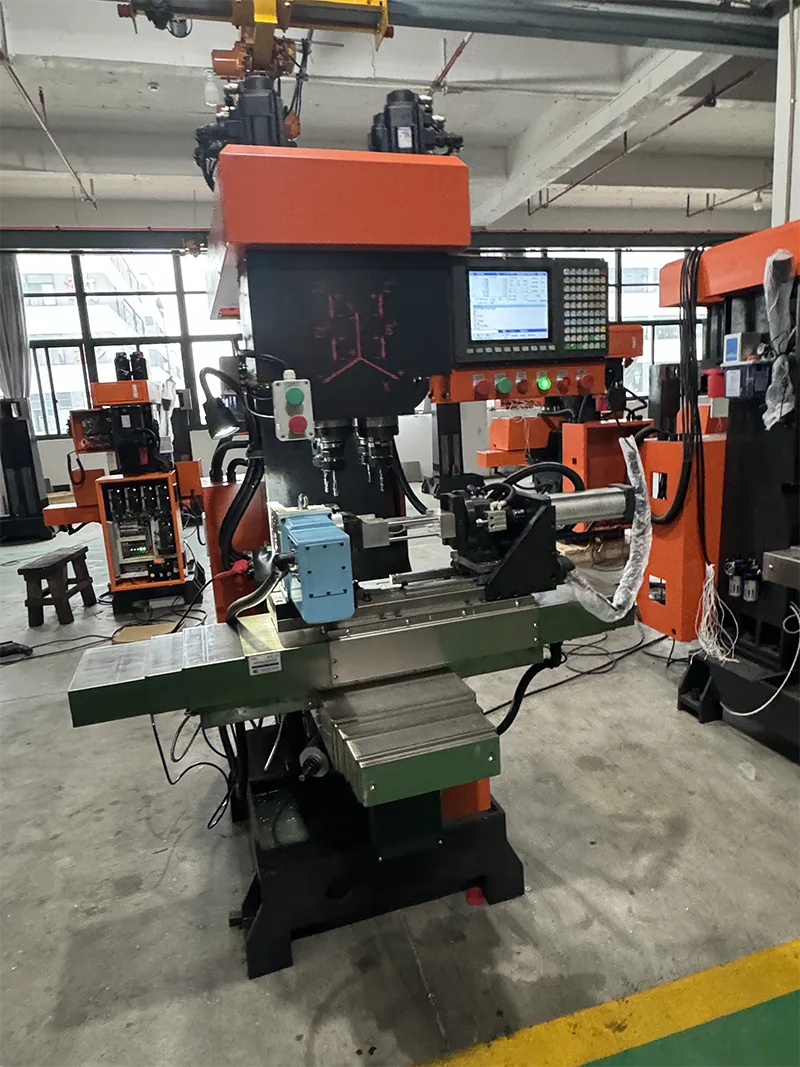

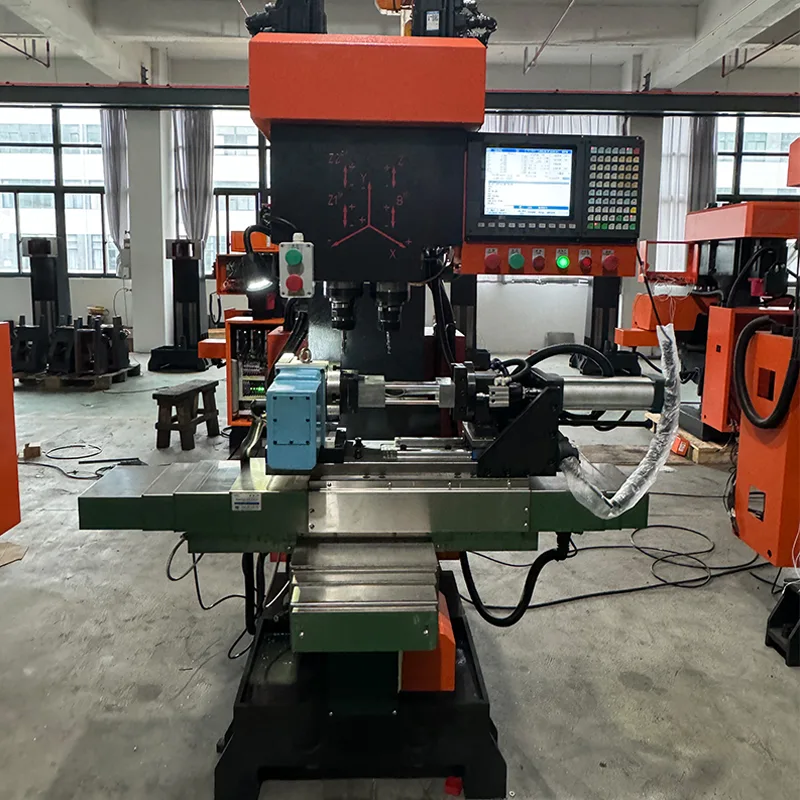

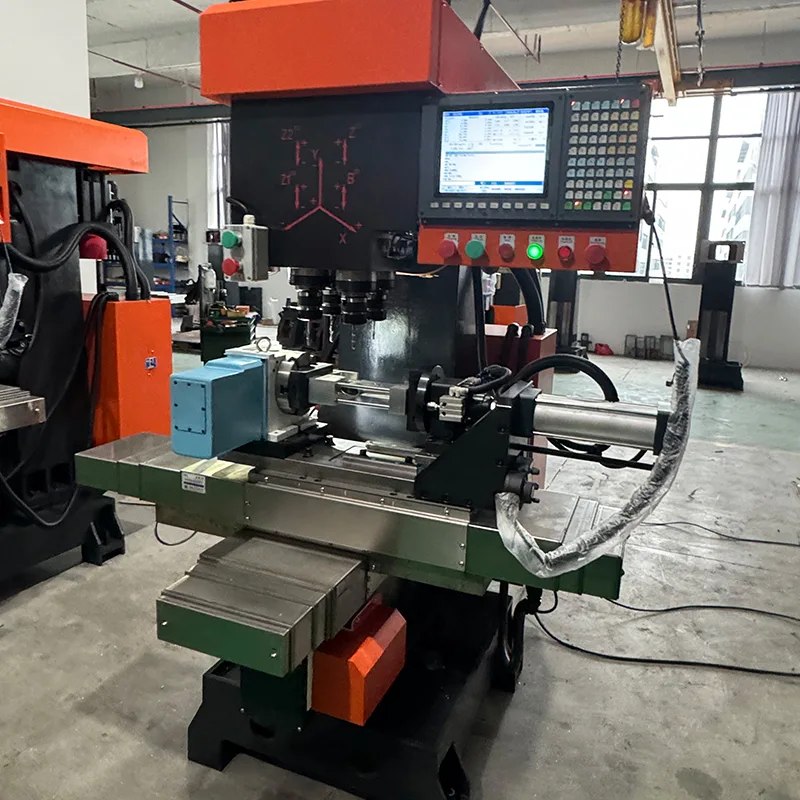

ЗСК540 Линеарна водилица за бушење центар за урезивање нарезивања отвореног типа је вертикални 4-осни центар за бушење са линеарним вођицама у конфигурацији отвореног типа. Овај модел долази без кућишта од лима, нудећи отворени оквир погодан за апликације где није потребно потпуно кућиште. Машина је опремљена Таиван Синтец бус ЦНЦ системом са екраном осетљивим на додир, који карактерише кориснички интерфејс човек-машина за интуитивно програмирање и једноставан рад. Са 4-осном ЦНЦ функцијом, све четири осе могу обављати операције бушења, урезивања и глодања. Мотор серво вретена од 5,5КВ са уграђеним фреквентним претварачем омогућава круто нарезивање и бесконачну регулацију брзине, обезбеђујући прецизност обраде.

Конфигурација машине и структурне карактеристике

ЗСК540 Линеарна водилица за бушење центар за урезивање нарезивања отвореног типа је направљен са следећим стандардним конфигурацијама и структурним карактеристикама.

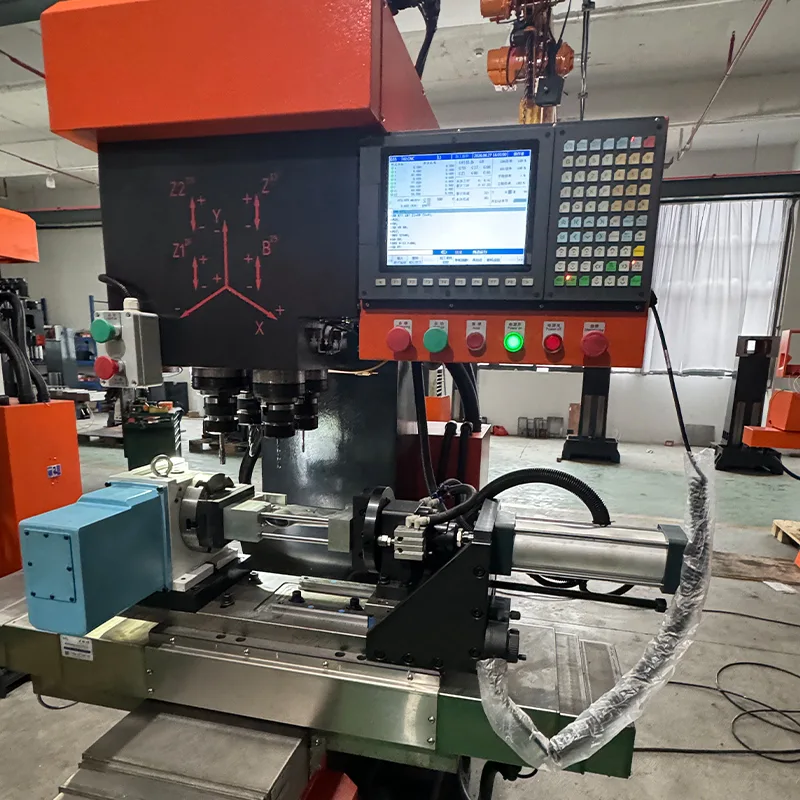

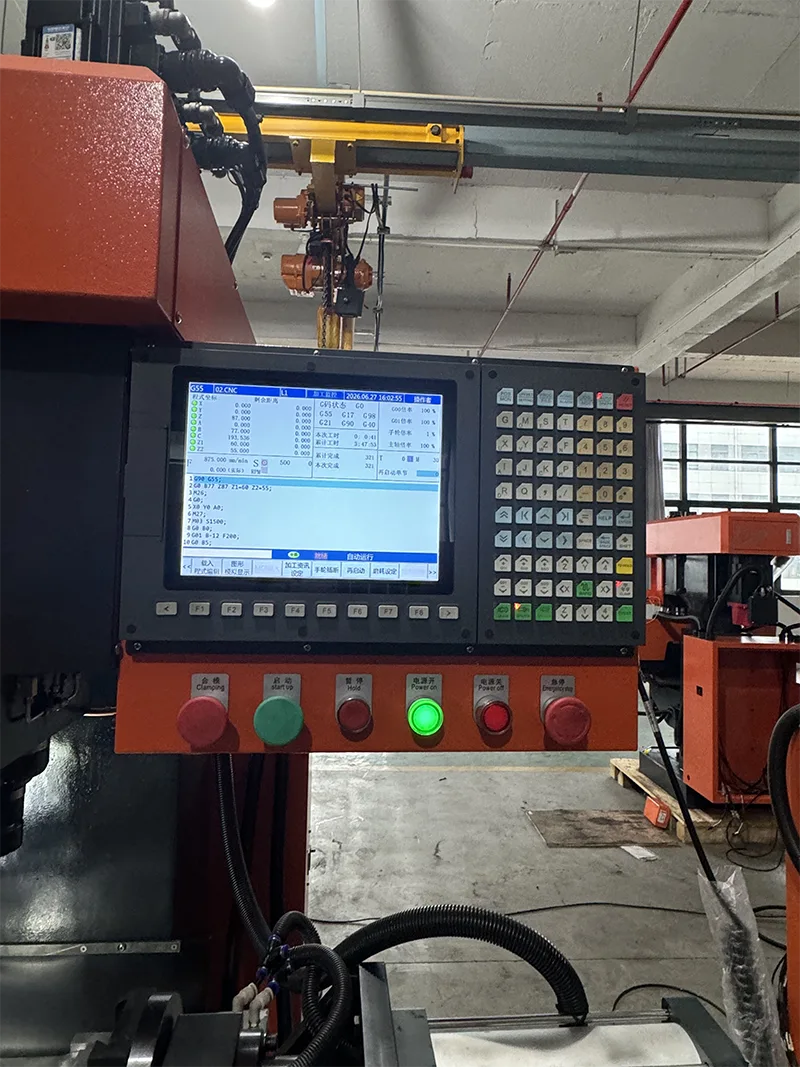

· ЦНЦ систем: Тајван Синтец бус ЦНЦ систем са екраном осетљивим на додир. Интерфејс човек-машина једноставан за коришћење. Интуитивно програмирање. Једноставна операција. Брзо се учи.

· Серво систем: Синтец серво мотори, укупно 5 јединица (4 са кочницом). 5.5КВ Хуахонг вретено серво мотор.

· Вретено: конус вретена БТ40. Пречник рукава вретена 105 мм. Брзина вретена 0-3000 о/мин.

· Водилице и куглични завртњи: Хивин линеарне вођице (6 јединица) и Дингхан куглични завртњи (3 јединице). Корак З осе 10 мм, Корак Кс/И осе 16 мм. Подржава тешко сечење.

· Пнеуматске компоненте: Корејски увезене пнеуматске компоненте.

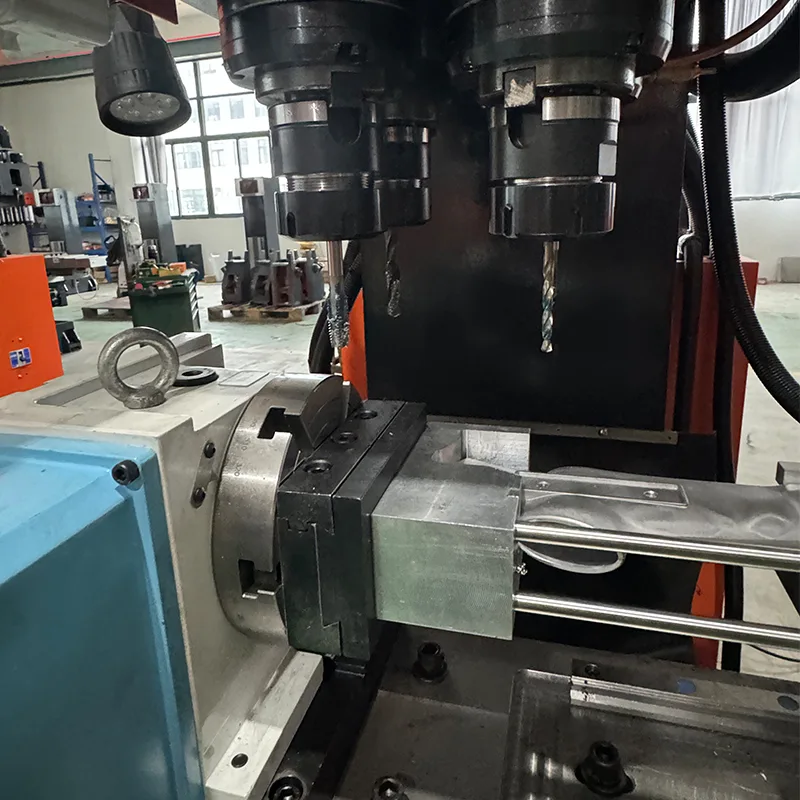

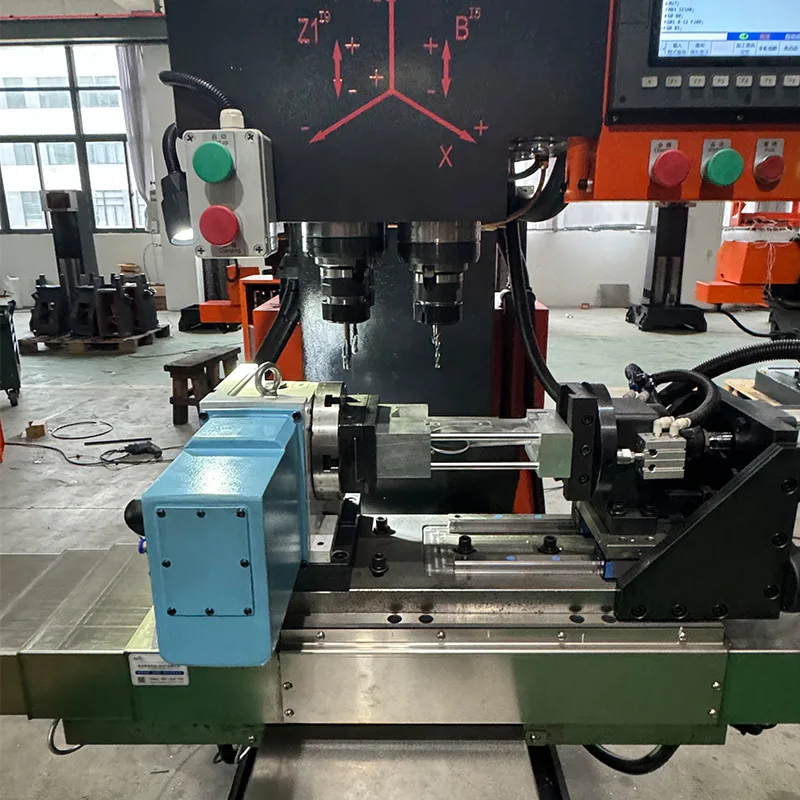

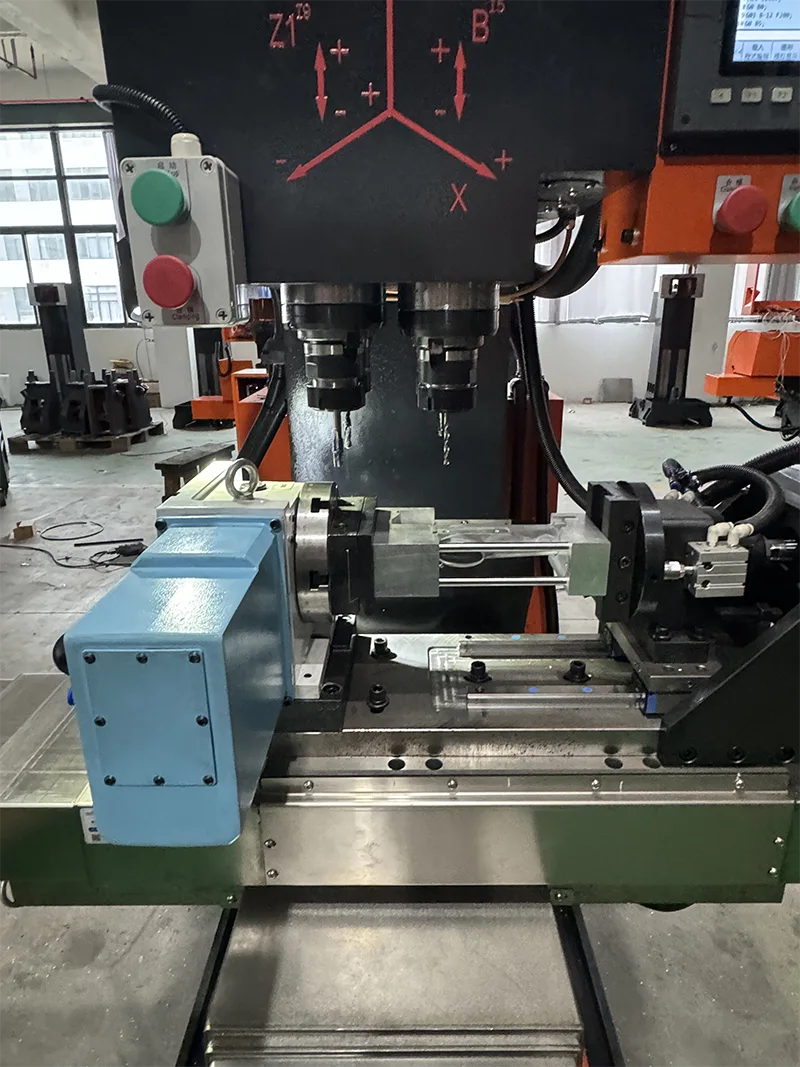

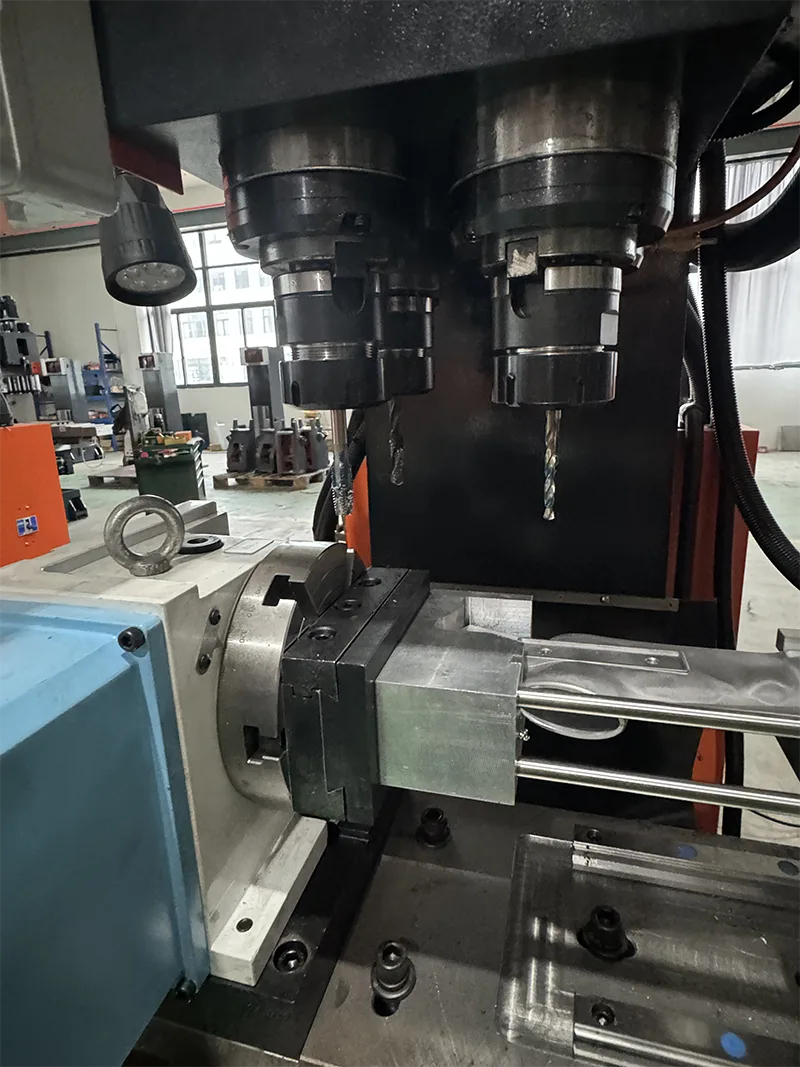

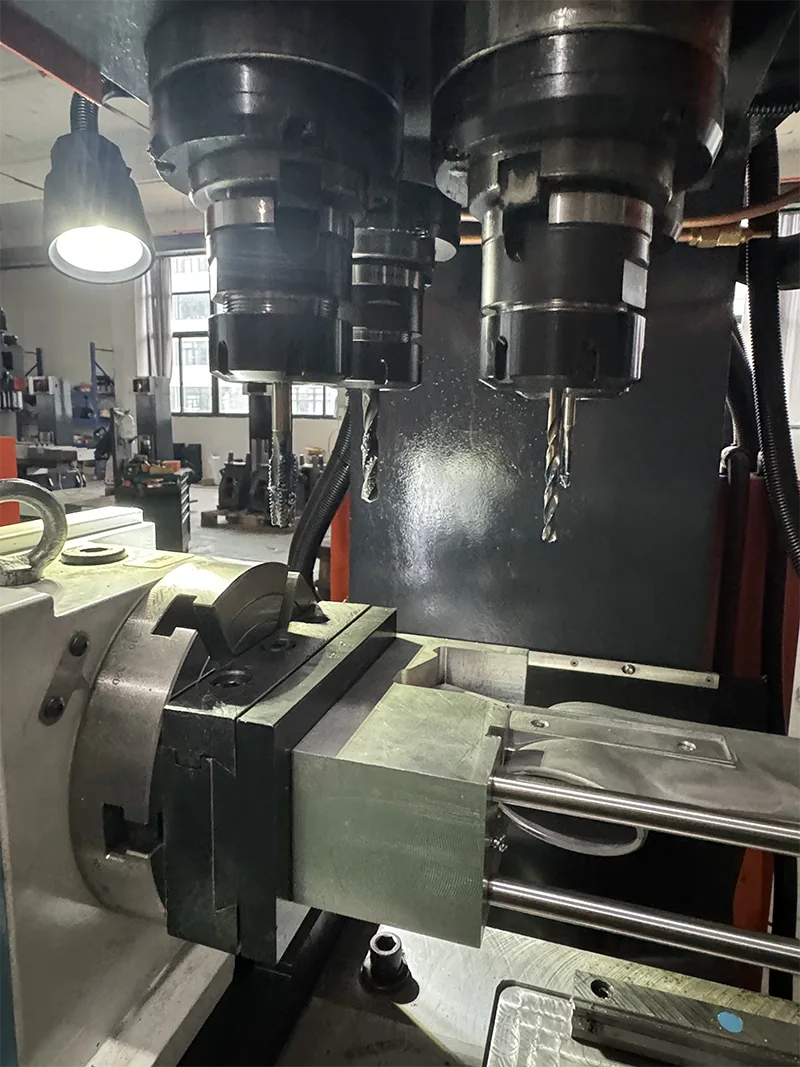

· Четврта оса: Опремљена четвртом осовином за бушење, урезивање, глодање и урезивање у различитим равнима.

· Електричне компоненте: Кинеске стандардне електричне компоненте. Резервоар за расхладну течност укључен.

· Дизајн отвореног типа: Без кућишта од лима. Отворена структура рама за лак приступ и утовар предмета.

Техничке спецификације

Следећи технички параметри важе за ЗСК540 Линеар Гуиде Бушење Центар за урезивање нарезивања отвореног типа.

Спецификације четврте осе

ЗСК540 Линеарни водич за бушење центар за урезивање нарезивања је опремљен са четвртом осовином. Примењују се следећи параметри.

Могућност обраде и оперативне предности

ЗСК540 Линеарни водич за бушење центар за урезивање нарезивања је дизајниран за ефикасну производњу са следећим могућностима и предностима.

· Вишеосна обрада: 4-осна ЦНЦ функција омогућава бушење, урезивање, глодање и урезивање на различитим равнима са четвртом осом.

· Велики капацитет сечења: Радни сто и средњи носач са Хивин ваљкастим линеарним вођицама и ваљкастим кугличним вијцима подржавају тешке операције сечења.

· Висока прецизност: Дигитално позиционирање са великом прецизношћу понављања позиционирања. Брза брзина подешавања алата.

· Продуктивност: Погодан рад омогућава једном оператеру да покреће више машина, смањујући трошкове рада и интензитет рада.

· Дизајн отвореног типа: Без лименог кућишта омогућава лак приступ за утовар и одржавање радног комада.

Производни процес и осигурање квалитета

Иуели прати ригорозне процесе производње и контроле квалитета како би осигурао поузданост и прецизност машина.

· Обрада материјала: ливено гвожђе обрађено високом температуром и третманом старења током 6 месеци.

· Прецизна монтажа: Строги процес монтаже за линеарне вођице, кугличне завртње и лежајеве.

· Професионално стругање: стругање базе мотора, стругање краја вретена и стругање површине за монтажу стуба.

· Инспекција квалитета: Детекција грешке нагиба уз истовремено мерење правости у Кс и И правцима. Вертикалност вретена до радног стола унутар 0,01 мм. Водилица осе З до окомитости стола унутар 0,01 мм. Перпендикуларност вођице Кс-И осе унутар 0,005 мм.

· Следљивост: Научна производња са потпуно следљивим системом контроле квалитета.

Апплицатион Фиелдс

ЗСК540 Линеарни водич за бушење центар за урезивање нарезивања је погодан за операције сечења метала у више индустрија које опслужује Иуели.

· Материјали: Бакар, алуминијум, легура цинка, челик.

· Санитарије – водоводне компоненте и арматуре.

· Противпожарни вентили – тела вентила и компоненте.

· Хардвер – хардвер за контролу врата, електрични окови.

· Ауто делови – компоненте мотора, мотоциклистичка опрема.

· Ваздухопловство – прецизне компоненте.

· Машинска производња – општи делови машина.

Често постављана питања

Која је разлика између овог модела и приложене верзије?

Овај модел нема кућиште од лима. То је конфигурација отвореног типа.

Колики је конус вретена и максимални капацитет бушења?

БТ40 конус вретена. Максимални пречник бушења је 50 мм. Максимални пречник урезивања је 50 мм.

Колики су ход Кс и И осе?

Ход по Кс осе је 400 мм. Ход по И осе је 280 мм.

Које су марке линеарне вођице и куглични завртњи?

Хивин линеарне вођице и куглични вијци. Тајван Синтец ЦНЦ систем. Корејски увезене пнеуматске компоненте.

За које индустрије је ова машина погодна?

Санитарије, противпожарни вентили, хардвер, електрични хардвер, ваздухопловство, производња машина, аутомобилски делови.
