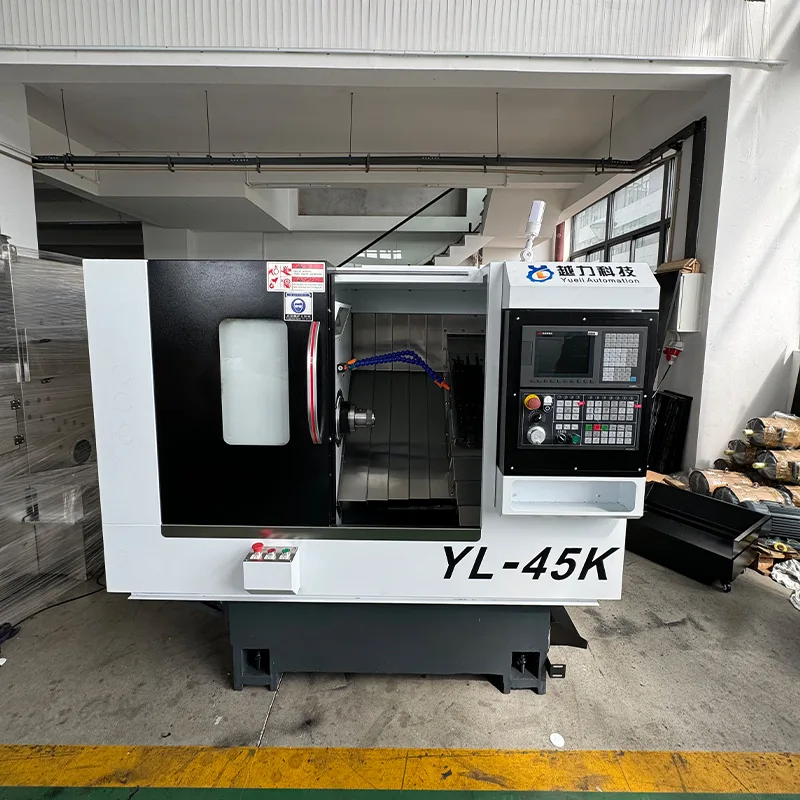

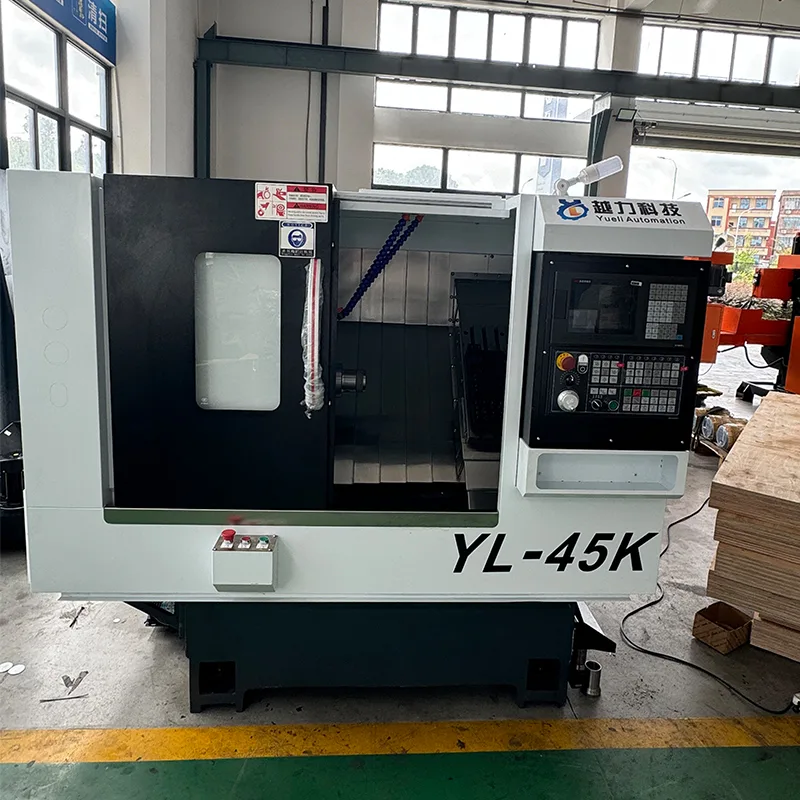

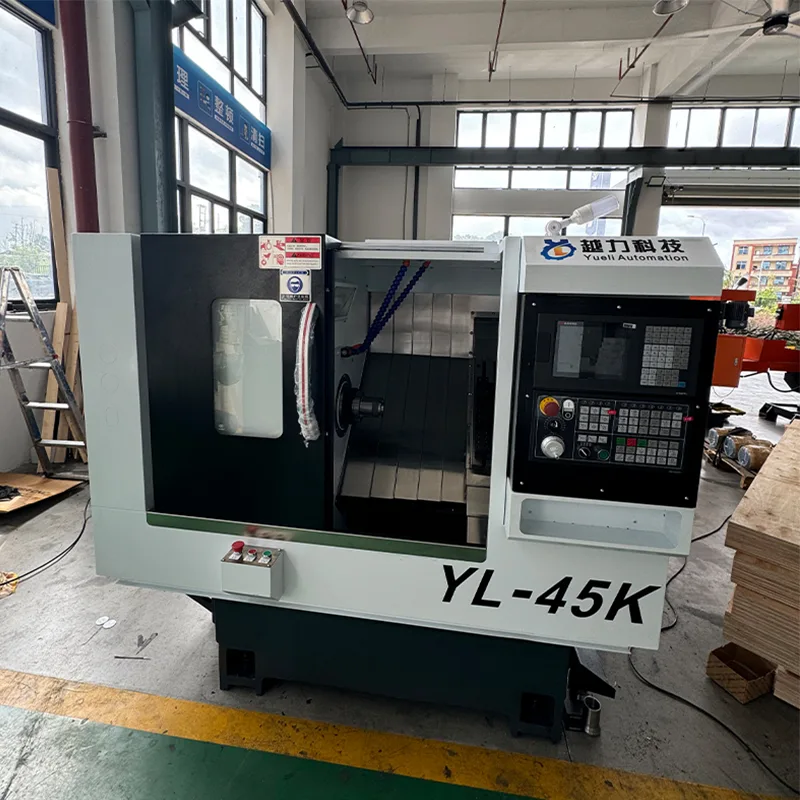

ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стожером

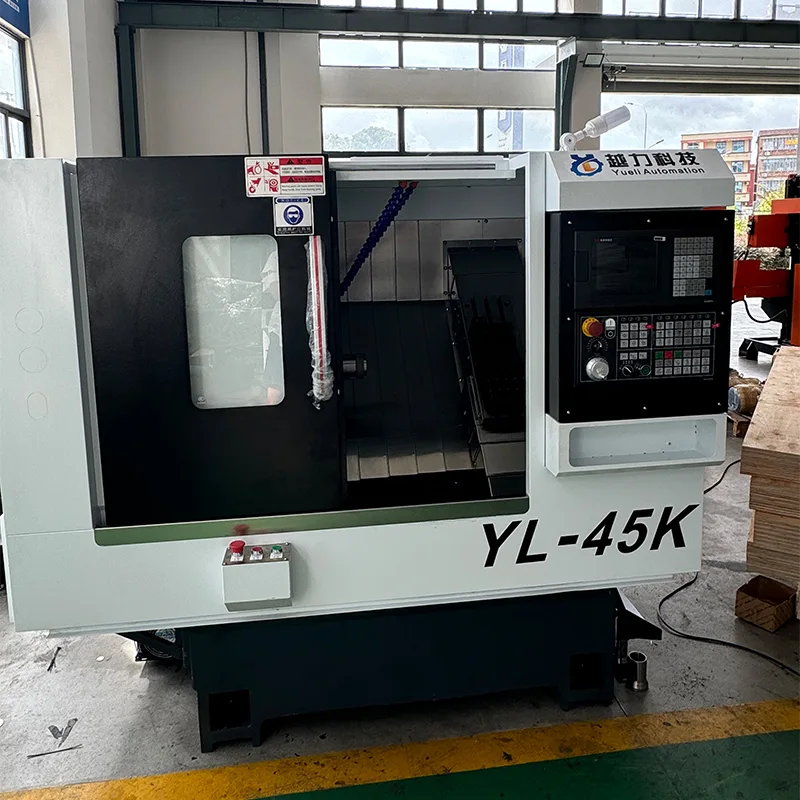

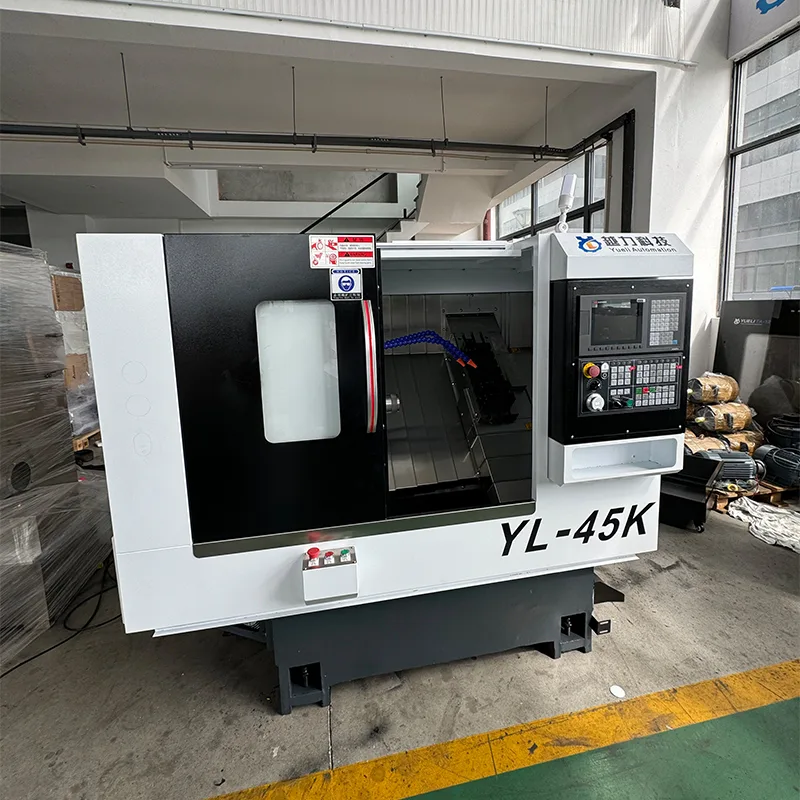

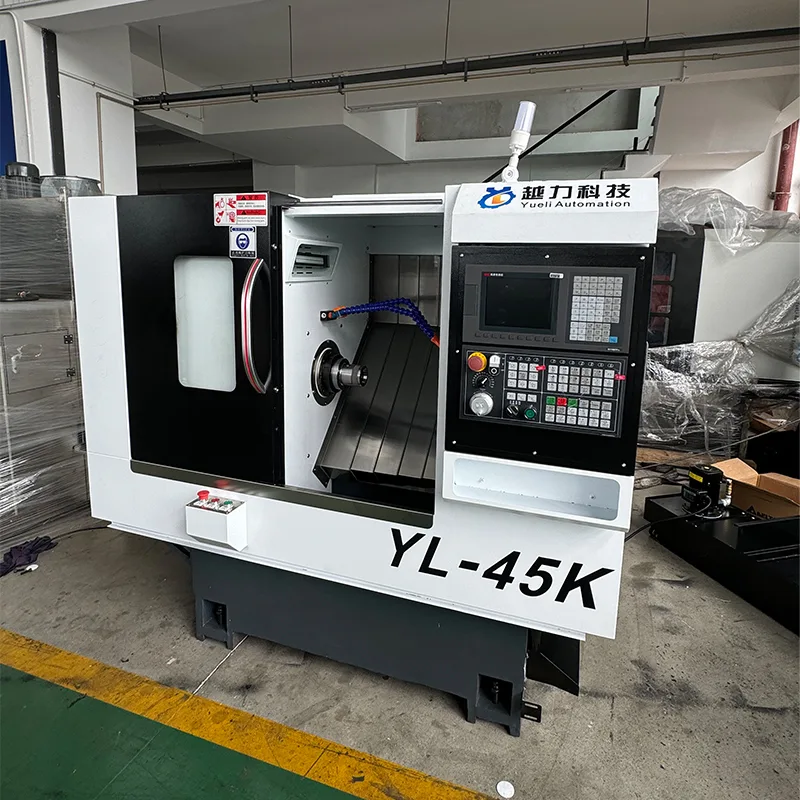

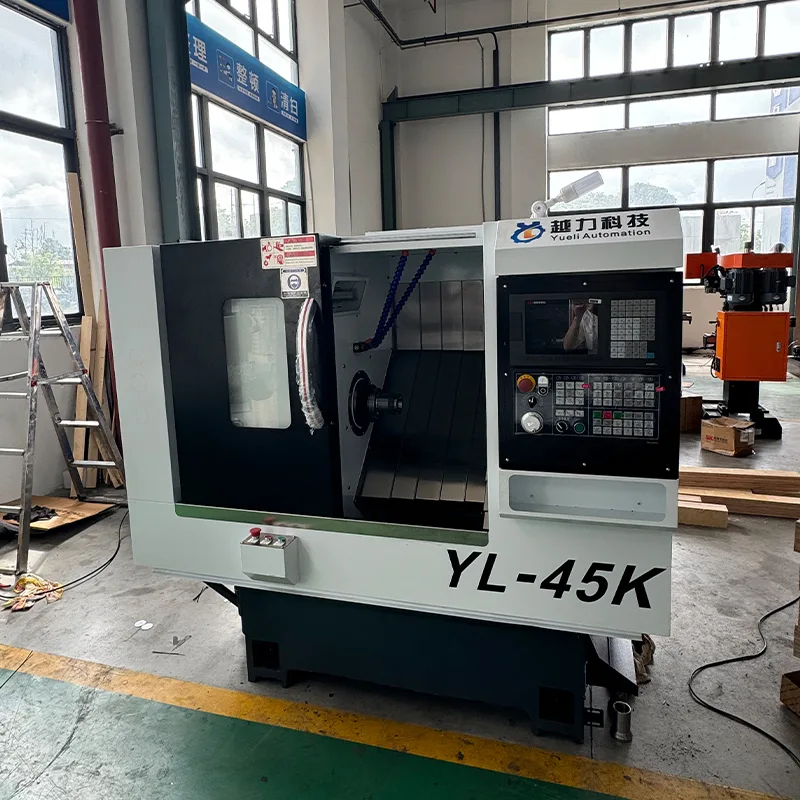

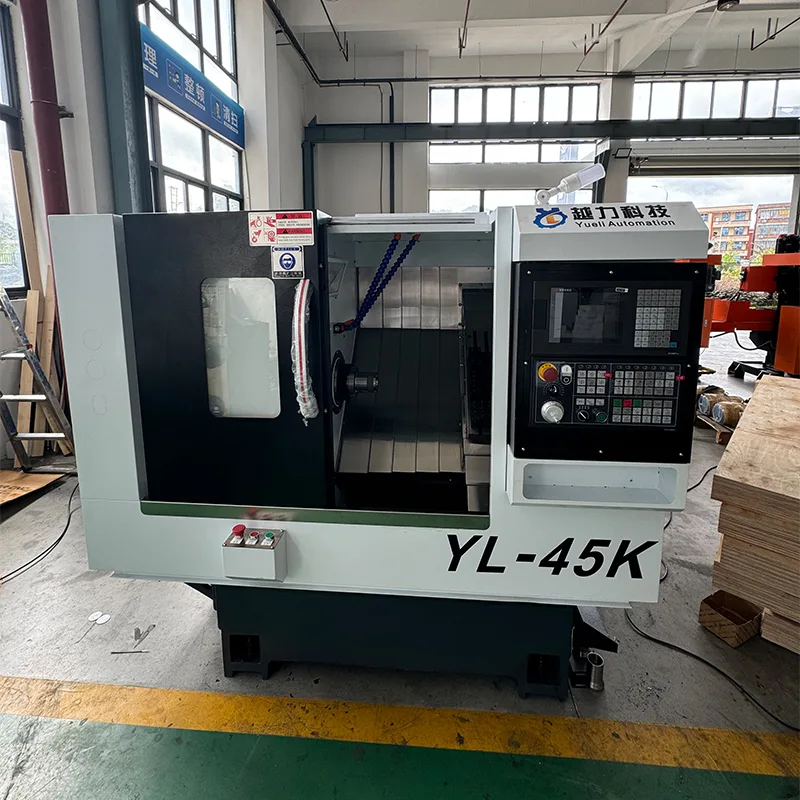

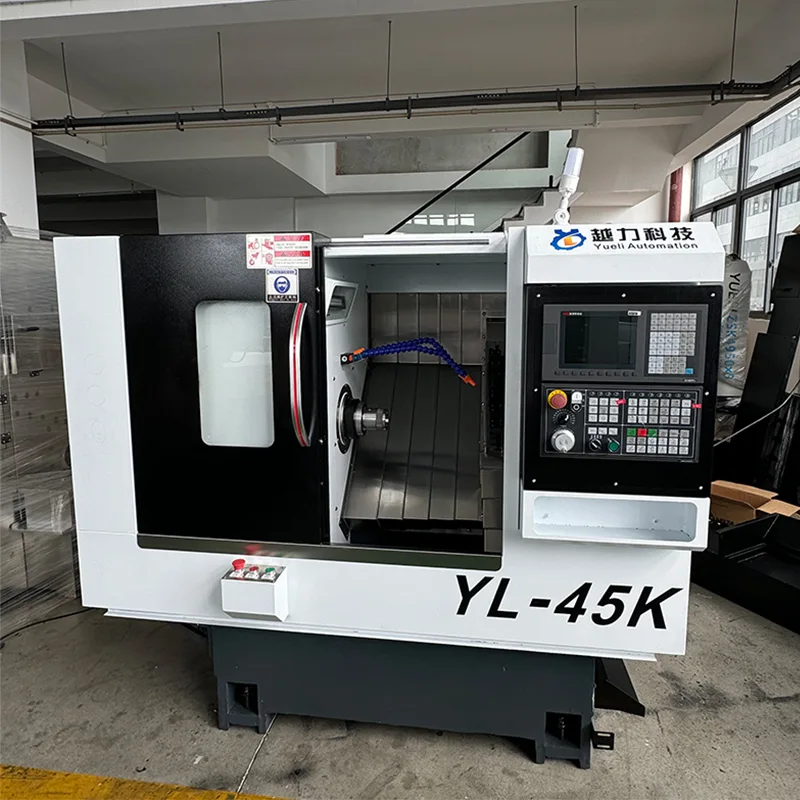

ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стожером (модел ИЛ-46К) је прецизна машина за стругање коју производи Куанзхоу Иуели Аутоматион Екуипмент Цо., Лтд. Дизајн косог лежаја од 30 степени обезбеђује крутост и ефикасно уклањање струготине током тешких операција сечења. Опремљен ФАНУЦ Ои-ТФ ПЛУС (5) ЦНЦ системом и Јапан ТХК прецизним кугличним завртњима од 32 мм и линеарним ваљкастим вођицама од 30 мм, машина пружа доследну тачност и дугорочну стабилност. Мотор вретена Хуахонг од 7,5КВ нуди опсег брзине од 0 до 5000 о/мин. Хидраулични задњи стожац са МТ4 конусом и ходом од 500 мм подржава стабилно држање радног комада, док 63 серво купола омогућава аутоматизовану промену алата за побољшану ефикасност производње.

Основне карактеристике

ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стоком нуди следеће кључне карактеристике.

· Дизајн косог лежаја: коси лежај од 30 степени за повећану крутост и ефикасан проток струготине током обраде.

· Вретено високе прецизности: Прецизни склоп вретена типа кертриџа са Јапанским НСК лежајевима. Модел вретена А2-5 пречника 170 мм.

· Премиум вођице: Јапан ТХК 30мм прецизне линеарне вођице са ваљцима. Кс оса са 4 стандардна блока, З оса са 4 проширена блока.

· Прецизни куглични завртњи: Јапански ТХК 32 мм куглични завртњи са 10 мм корака за обе Кс и З осе.

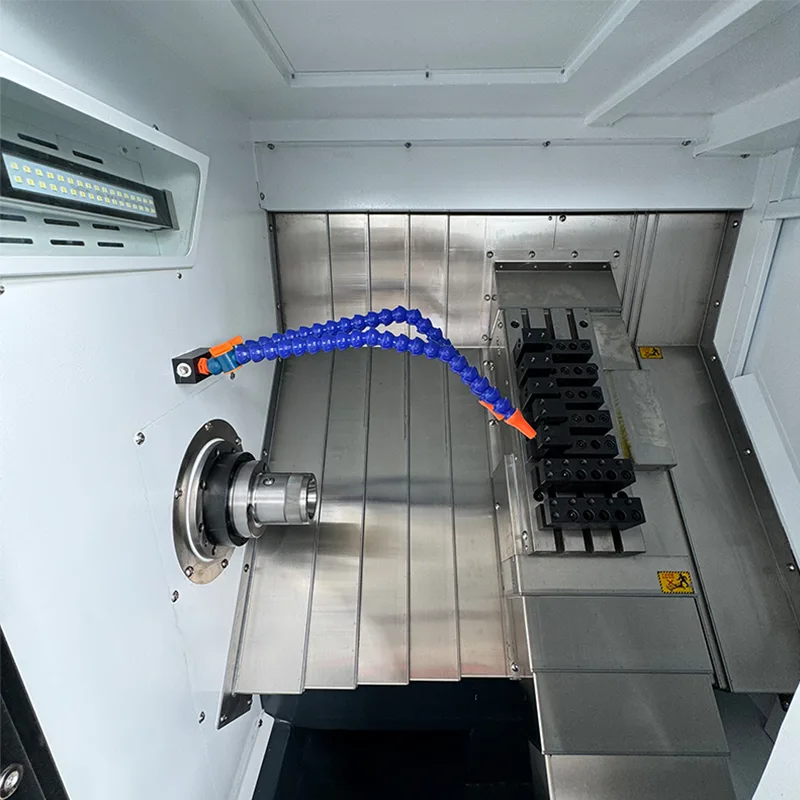

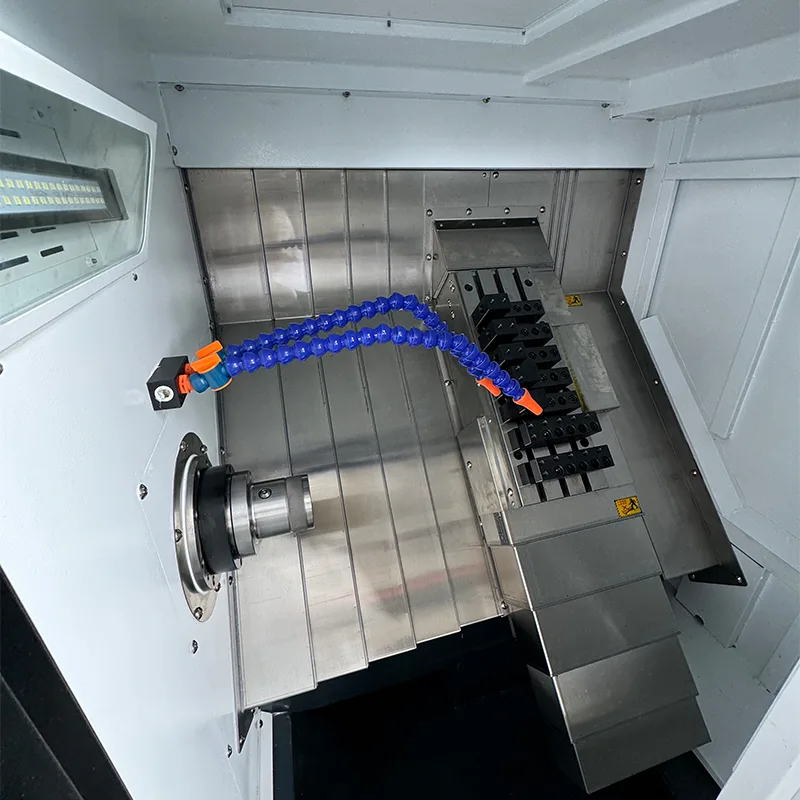

· Серво купола: 63 серво купола за брзо и прецизно индексирање алата.

· Хидраулични задњи стожац: Линеарни водећи задњи носач са хидрауличним погоном. Ход задњег стожера 500 мм са МТ4 конусом.

· Систем моторног погона: мотор главног вретена са ременским погоном, Кс и З серво мотори са директним погоном.

Техничке спецификације

У следећој табели су наведени комплетни технички параметри ЦНЦ струга са косим лежајем са серво куполом и хидрауличним задњим стоком.

Конфигурација машине

ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стоком је направљен од следећих главних компоненти и брендова.

· ЦНЦ систем: ФАНУЦ Ои-ТФ ПЛУС (5) са ФАНУЦ Кс/З серво моторима и погонима.

· Мотор вретена: Хуахонг 7.5КВ.

· Куглични завртњи: Јапански ТХК 32мм прецизни куглични завртњи.

· Линеарне ваљкасте вођице: Јапан ТХК 30мм прецизне ваљкасте вођице.

· Склоп вретена: Прецизни тип кертриџа са Јапанским НСК лежајевима.

· Хидраулични ротациони цилиндар: Тајван.

· Хидраулична станица: Тајван.

· Повер Хеад: 3-станице, 11.4Н.

· Пумпа расхладне течности: 750В.

Стандардна додатна опрема

Сваки ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стоком долази са следећим додацима.

· Опруга за стезни материјал – 1 комад укључен.

· Држачи алата за стругање – 3 комада.

· Држачи алата за бушење – 2 ком.

· Алат за бушење – ЕР20А продужна шипка, 2 ком.

· Сет шестоугаоних кључева – 1 сет.

Примене и предности

ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стоком је погодан за широк спектар апликација за стругање.

· Могућност обраде: Максимални пречник окретања 375 мм, максимална дужина обраде 380 мм са стезном главом. Рукује разним материјалима укључујући челик, нерђајући челик и обојене метале.

· Ефикасност производње: 63 серво купола омогућава брзо индексирање алата, смањујући време подешавања и повећавајући проток за серијску производњу.

· Прецизност и стабилност: Јапанске ТХК вођице и куглични вијци, у комбинацији са ФАНУЦ ЦНЦ контролом, обезбеђују доследну тачност и поновљивост.

· Подршка за радни комад: Хидраулични задњи стожер са ходом од 500 мм и МТ4 конусом обезбеђује сигурно стезање за дуже обрадке.

· Чврста конструкција: 30-степени коси лежај са чврстим ваљкастим вођицама подржава стабилне тешке операције сечења.

Производња и осигурање квалитета

ЦНЦ струг са косим лежајем са серво куполом и хидрауличним задњим стоком произведен је по строгим стандардима контроле квалитета.

· Све кључне компоненте потичу од познатих брендова укључујући ФАНУЦ, Јапан ТХК, Јапан НСК и Хуахонг.

· Прецизни процеси монтаже кугличних вијака, линеарних вођица и склопова вретена.

· Ригорозна инспекција и тестирање пре испоруке како би се осигурала тачност и поузданост машине.

· Подржано више од десет година искуства у производњи и професионалном техничком подршком.

Често постављана питања

Који ЦНЦ систем се користи на овом стругу са косим лежајем?

Машина користи ФАНУЦ Ои-ТФ ПЛУС (5) ЦНЦ систем са ФАНУЦ серво моторима и погонима за Кс и З осе.

Која су кретања осе овог ЦНЦ струга?

Ход по Кс осе је 200 мм, а по З осе је 460 мм.

Колика је брзина вретена и снага мотора?

Брзина вретена се креће од 0 до 5000 обртаја у минути, а покреће га 7,5КВ мотор вретена Хуахонг.

Које врсте водилица и кугличних вијака се користе?

Машина користи Јапан ТХК 32мм прецизне кугличне завртње и 30мм прецизне линеарне ваљкасте вођице.

Колика је тежина машине и укупне димензије?

Димензије машине су 1875×1021×1263 мм, а тежина око 1,8 тона.
