Интегрисана машина са решеткама

Цустомер

Реза

Цитат бр.

ИЛ2025091101

Контакт

Реза

Датум понуде

2025-9-11

ЦЦ.

Валидност понуде

30 дана

Тел

Време испоруке

20 дана након депозита

Цена

0640 (укључујући моторну главу резача за летење и куполу са квадратним алатом)

РМБ42000СЕТ

Плаћање

Т/Т.30% као депозит, 70% плаћање пре испоруке.

Гаранција

Годину дана.

Пхото

 Име

 Спец

Могућност обраде

Максимални пречник замаха преко кревета (мм)

280

Максимални пречник замаха преко носача (Φ/мм)

ф160

Максимална дужина окретања (Φ/мм)

280

Максимални пречник окретања (Φ/мм)

280

Максимални пречник отвора за шипку (Φ/мм)

42

Вретено

Тип носа вретена (ГБ 5900.1)

А2-5

 Конус отвора за вретено

21°

ГБ21°

Пречник кроз отвор вретена (Φ/мм)

49

 Пречник рупе кроз вретено

41.5

Навој вучне шипке вретена

М48×1.5

Опсег брзине вретена (о/мин)

0-3000 (4000)

Стандардна конфигурација: 0-3000 (опционо: 4000)

 Режим мењања брзина вретена

32

Независно вретено: 3 предње, 2 задње

Снага главног мотора (стална снага) (кВ)

4

Снага главног мотора (тренутна максимална вредност) (кВ)

4

Брзи ход по Кс-оси (м/мин)

15

Брзи ход по З-оси (м/мин)

15

Обртни момент серво мотора Кс-осе (Н·м)

110/6.4

Обртни момент серво мотора оси З (Н·м)

110/6.4

Ход Кс осе (мм)

640

Ход осе З (мм)

280

Метода повезивања мотора за Кс-ос и З-ос

 Директно спајање

Водилица З-осе

З-30-640

Куглични вијак 30-640 Квадратни тип

Кс-Афтер.

Кс-30-540

Куглични вијак 30-540 квадратног типа

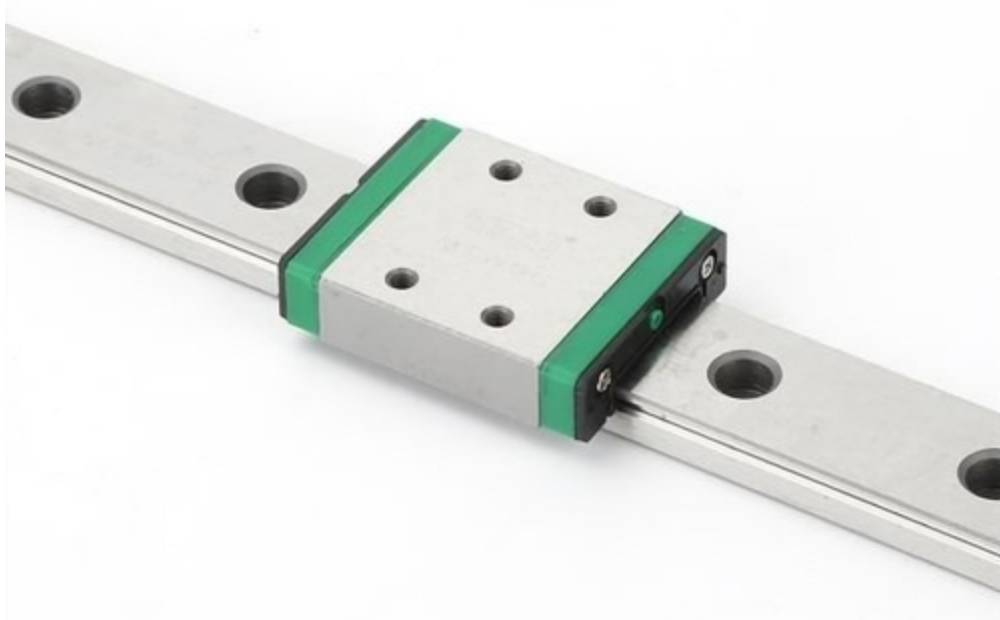

 Тип водича

(30ФЗС)

Линеарни водич (30ФЗС)

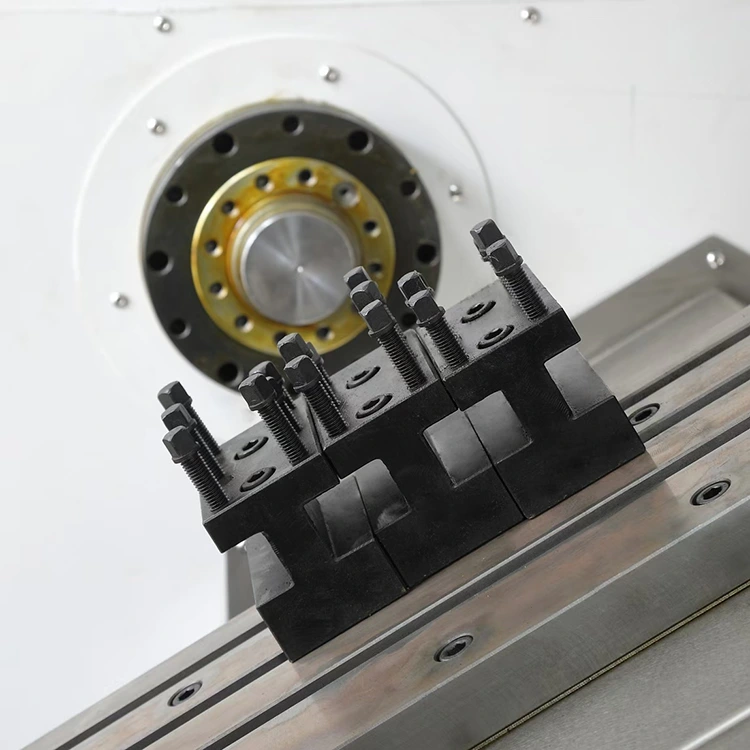

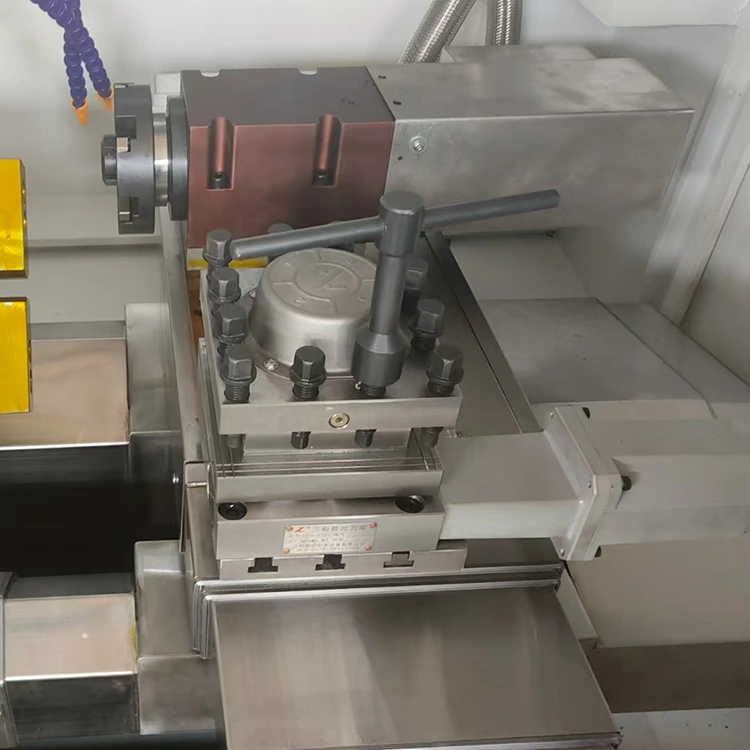

Кула за алат

 Тип куполе алата

6125

 Број алатних станица

(ММ)

Величина алата (мм)

20*20

Фиксни стуб алата (20×20)

Трусс

Стандардни ход Кс-осе

2400мм

Кс-Акис МакСпеед

1,5 мм/с

Стандардни ход И-осе

650мм

Максимална брзина по И осе

1м/с

Стандардни ход З-осе

1000мм

Максимална брзина З-осе

1.5м/с

 Висина посуде од тла

1100мм

 Величина тацне

550*350мм

 Број тацни

2

2 пицс

 Трусс материал

челика

 Крај хватаљке

，

Пнеуматско стезање  пнеуматска ротација

 Режим преноса

Линеарна водилица са косим шинским носачем

 Улазни напон

220В

 Улазни притисак ваздуха

0,5-0,8 па

Напајање

 Називна укупна снага

9КВ

 Називна укупна струја

20А

Спец

 Тежина машине

900кг

Величина машине (Д×Ш×В)

1650×1250×1600 мм

друго

 Метода стезања

Пречник стезне главе (опционо)

 Снага пумпе за воду

380В/90в

Модел кугличног вијка (Кс-оса)

2508

Модел кугличног вијка (з-оса)

3208

Тип транспортера за чипс (опциона куповина)

Поље за обраду

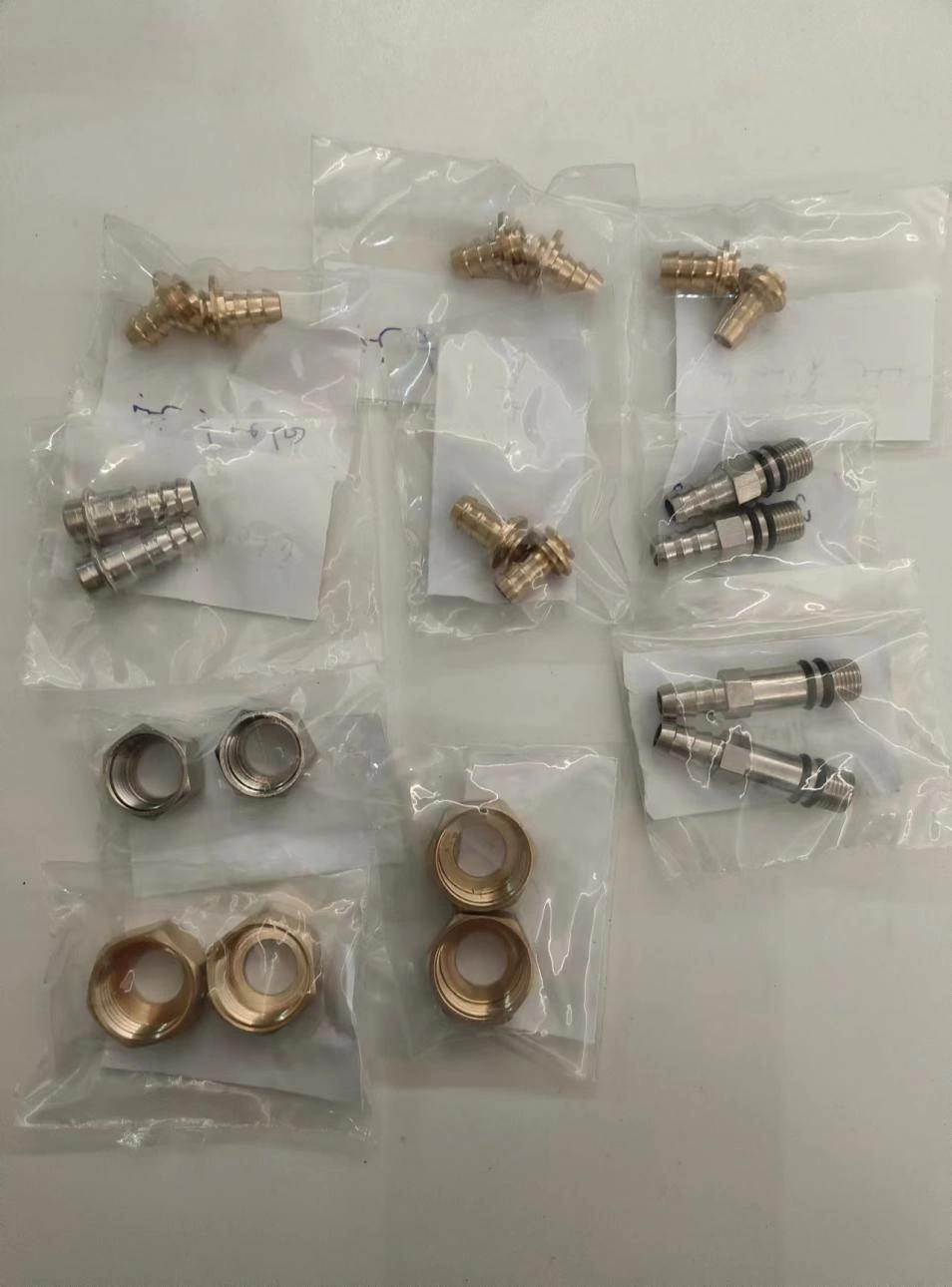

 Ауто делови за мотоцикле и хардверски прибор
