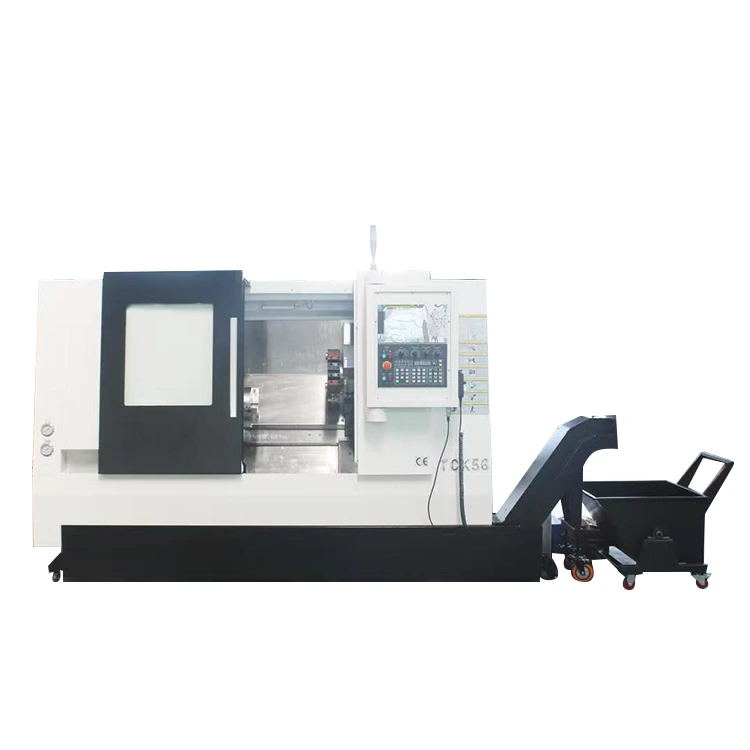

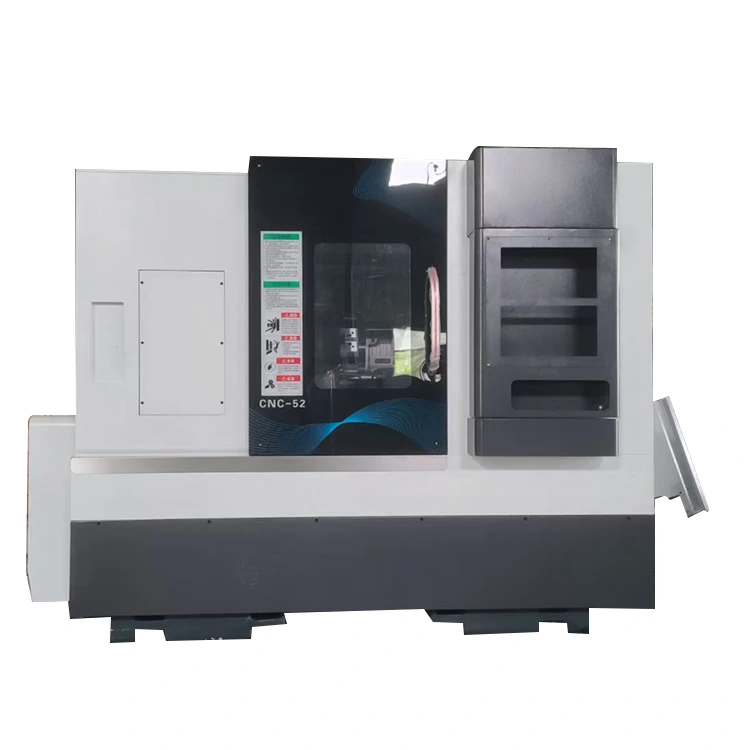

ЦНЦ центар за окретање глодала са задњим стоком

НО.ИмеЈединицаСпецНапомена1Слиде Табле Топ Дименсионмм450*340 2Максимално кретање осе змм600 3Максимални ход Кс осемм300 4Максимални пречник замахамм650 5Размак од вретена до клизног врха столамм170 6Удаљеност од центра вретена до земљемм1100 7МАКС обрадна дужинамм475Узимајући мону куполу НФ80-......

Модел:YL-52Y

Пошаљи упит

Опис производа

НО.	Име	Јединица	Спец	Напомена
1	Слиде Табле Топ Дименсион	мм	450*340
2	Максимално кретање осе з	мм	600
3	Максимални ход Кс осе	мм	300
4	Максимални пречник замаха	мм	650
5	Размак од вретена до клизног врха стола	мм	170
6	Удаљеност од центра вретена до земље	мм	1100
7	МАКС обрадна дужина	мм	475	Узимајући мону куполу НФ80-170-БМТ55-12Т као пример
8	МАКС пречник окретања	мм	500	Узимајући мону куполу НФ80-170-БМТ55-12Т као пример
9	Модел вретена (пречник вретена)	мм	А2-6 (200)
10	Брзина вретена	РПМ	0-4000
11	Кс、З спецификације кугличног вијка		3210/4010	Јапански ТХК куглични вијак, класа Ц3
12	Линеарна шина за вођење Кс-осе		Тајван ХИВИН ваљак цлсс п, величина 35	4 клизача-стандардни тип
13	З-осовина линеарна водилица		Тајван ХИВИН ваљак цлсс п величина 35	4 клизача – клизачи продужене дужине
14	Начин повезивања главног Кс.З мотора		Зупчасти каиш/Директан погон/Директан погон
15	Кс.З. Прирубница мотора задњег стока / чеп	мм	130/110
16	Величина машине	мм	241512571270
17	Нето тежина машине	КГ	3800кг	Са унутрашњом и спољашњом заштитом

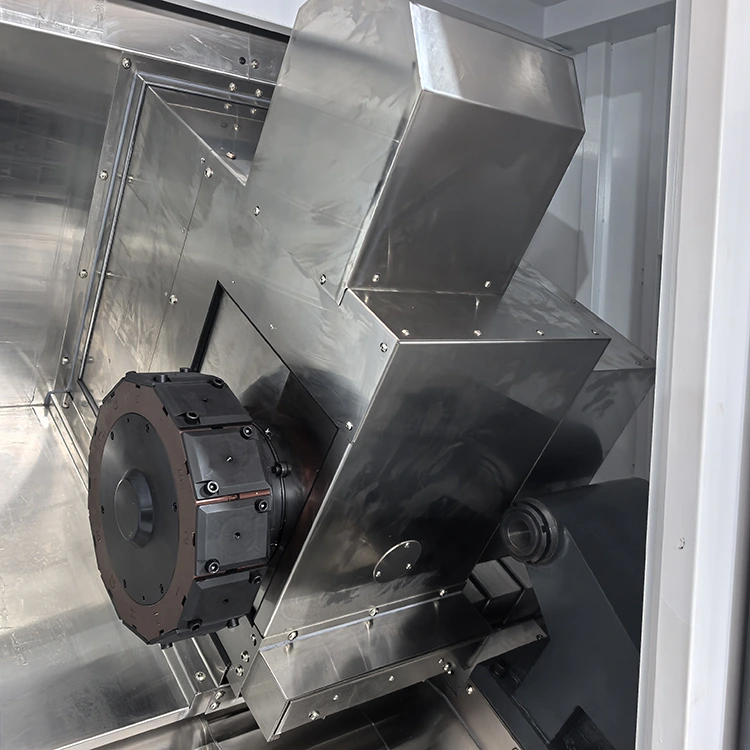

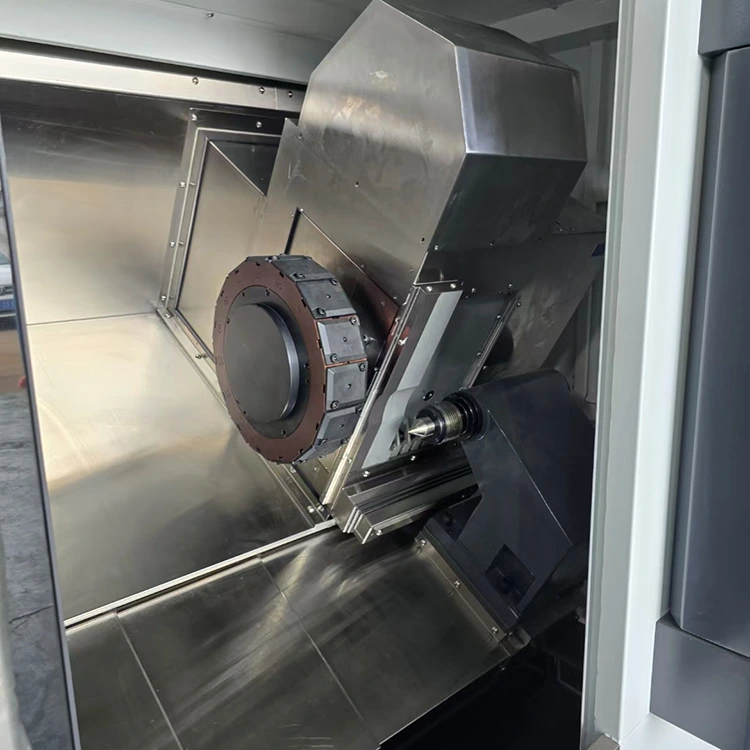

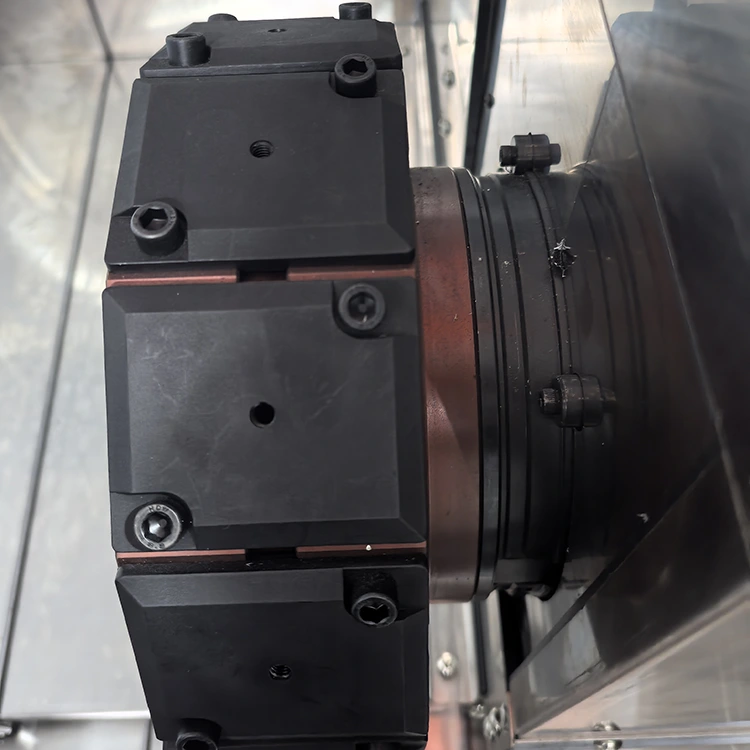

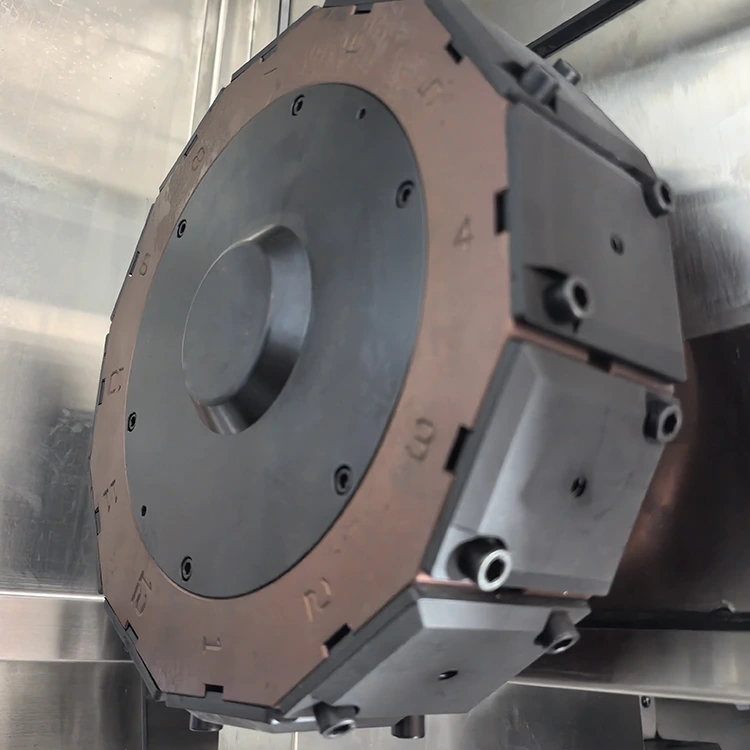

18	Начин уградње алата		170-БМТ55 мочна купола

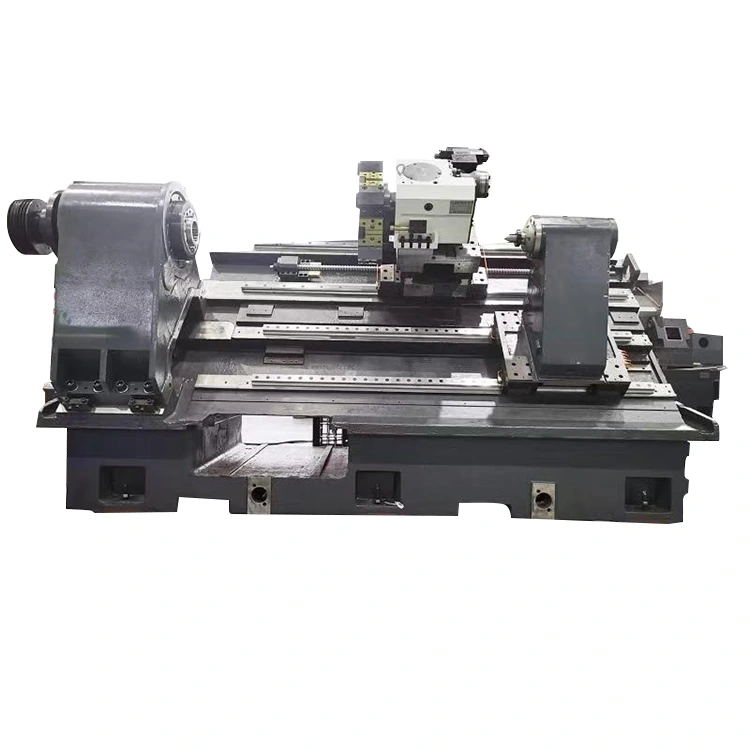

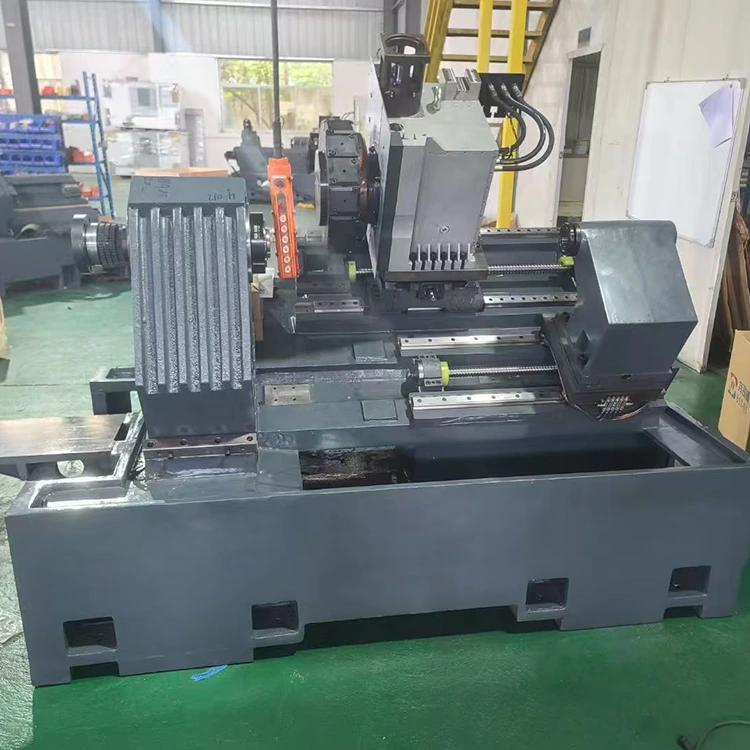

19	Тип основе машине и нагиб		Кревет под углом од 30 степени
20	Таилстоцк		Линеарна вођица стражње батине
21	Метода напредовања задње стожере		Хидраулични погон и серво погон	Стандардно опремљени хидраулични центар за задњи део
22	Максимални ход задњег дела		600
23	Минимална дужина пројекције стражње кочнице		30мм
24	Централни модел задњег стожца		МТ5

Конфигурација модела
Име	Место настанка/Спец	Име	Место порекла/Спец
ЦНЦ систем	КАШАЉ	Серво мотори + погони са Кс/З осовином	Делта
32 Прецизни куглични вијак	ТХК (Јапан)	Мотор вретена	Хуахонг 7.5КВ
30 Прецизни линеарни ваљкасти водич	ХИВИН (Тајван, Кина)	Хидраулични ротациони цилиндар	ТАИВАН
Цилиндрична прецизна вретена јединица	НСК лежајеви (Јапан)	цоол	750В
Хидраулична станица	Тајван	Повер Хеад	3 станице 11.4Н
Рандом Аццессориес
Име	Модел/Спец	Име	Модел /спец
Стезаљка (за стезање материјала)	1 ком (испоручује се са машином)	Стуб за бушење алата за окретање	3ПЦС/2ПЦС
Дршка алата за бушење	2 ком ЕР20А продужне шипке	Хек кључ	1Сет
