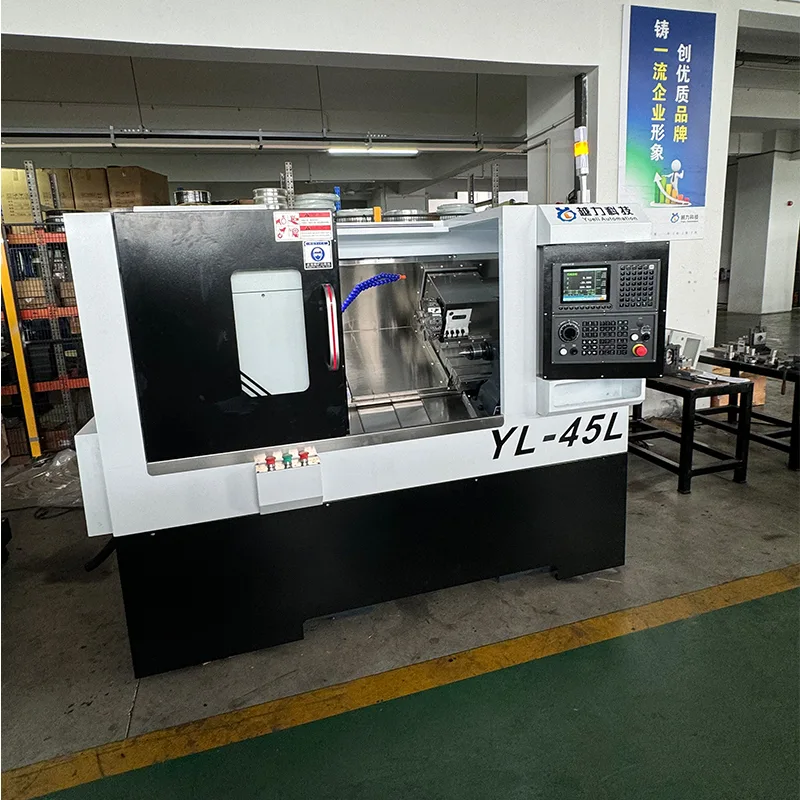

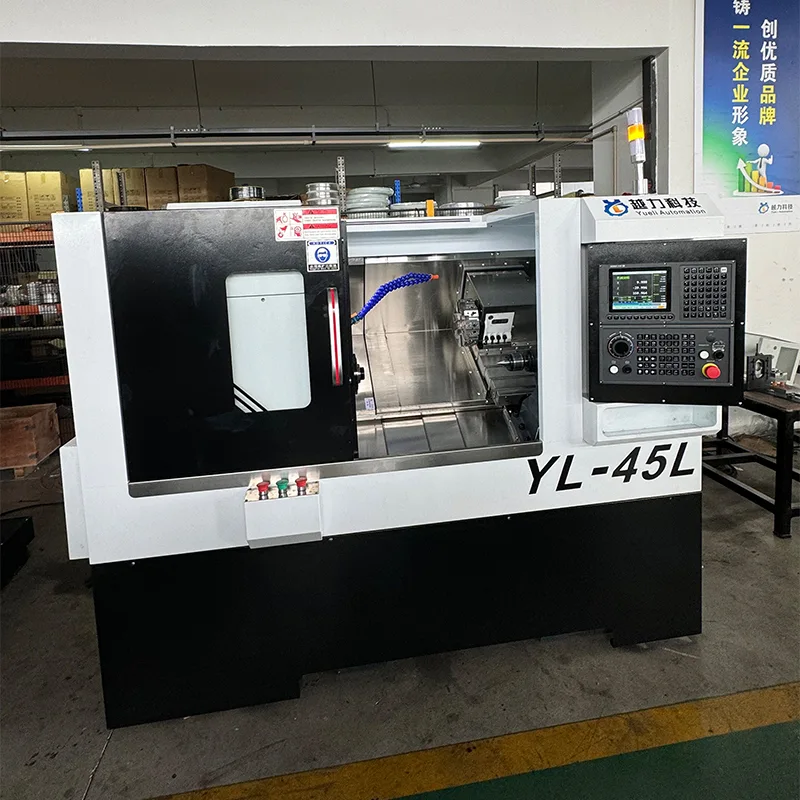

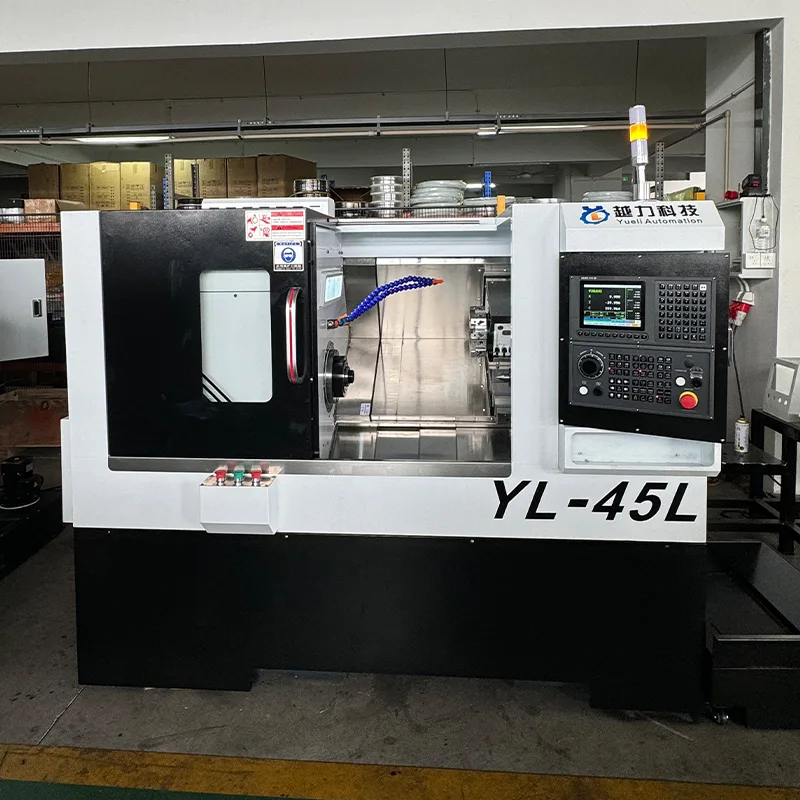

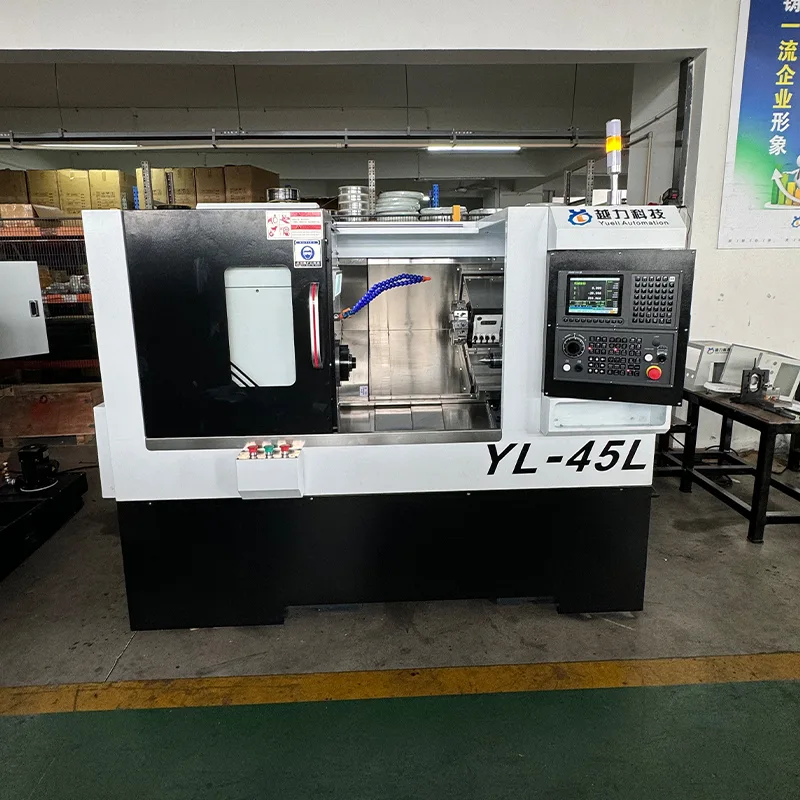

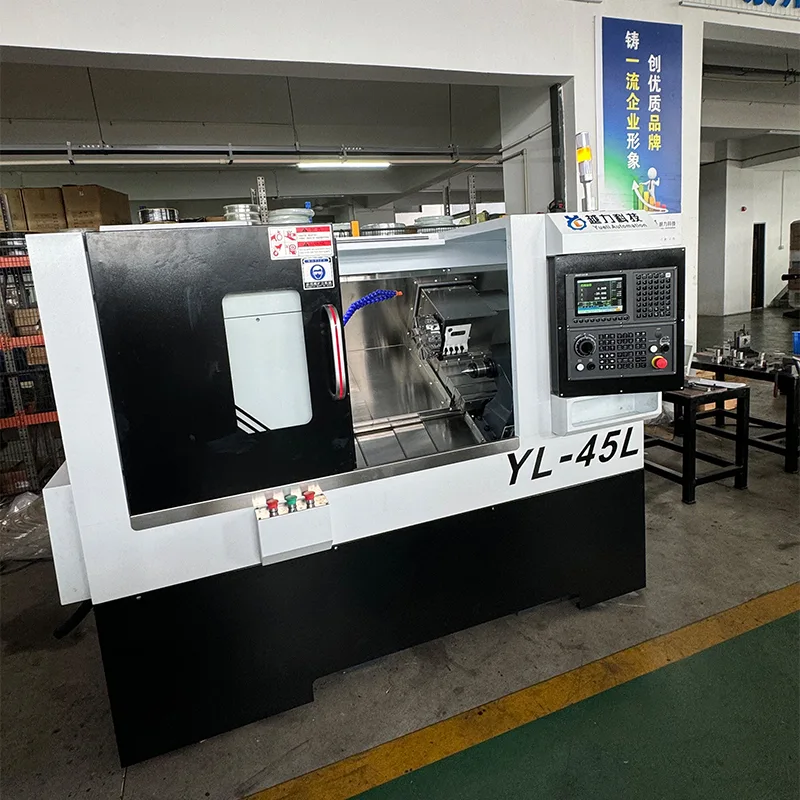

ЦНЦ струг са косим лежајем са серво куполом и задњим стожером

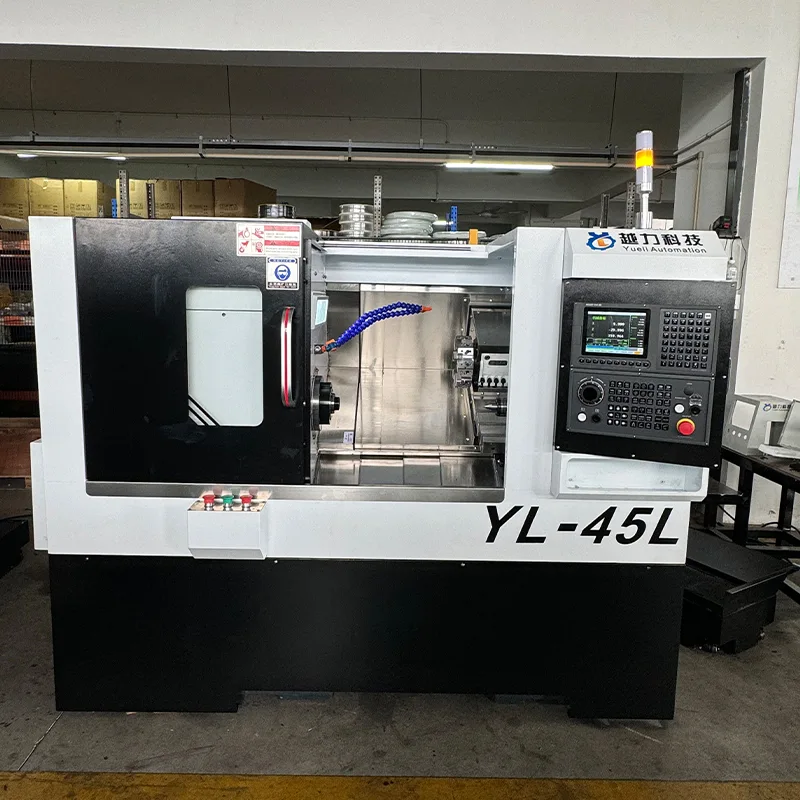

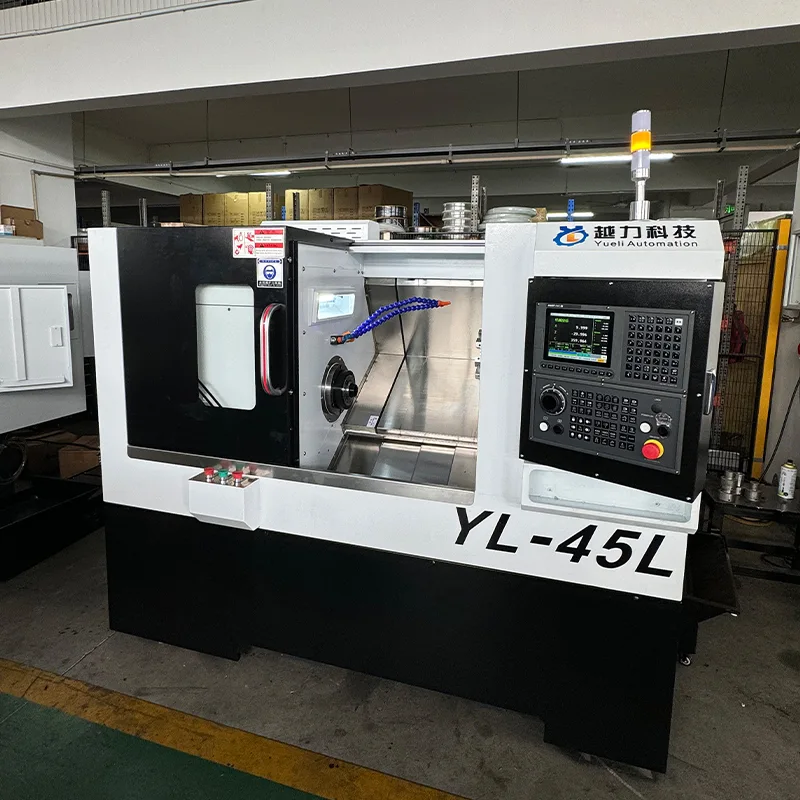

ЦНЦ струг са косим лежајем са серво куполом и задњим стожером (модел ИЛ-45Л) производи Куанзхоу Иуели Аутоматион Екуипмент Цо., Лтд. Машина има дизајн лежаја са косим лежајем од 30 степени са серво куполом од 63 за алат. Опремљен је ФАНУЦ Ои-ТФ ПЛУС (5) ЦНЦ системом, Јапан ТХК 32мм прецизним кугличним завртњима и 30мм прецизним линеарним ваљкастим вођицама, обезбеђујући стабилне и прецизне перформансе обраде. Брзина вретена се креће од 0 до 5000 обртаја у минути са 7,5КВ Хуахонг мотором вретена. Машина има линеарну вођицу стражњег носача са хидрауличним погоном, ход стражње батине је 500 мм, а конус стражње шипке је МТ4. Максимални пречник токарења је 375 мм, а максимална дужина обраде је 380 мм са стезном главом.

Техничке спецификације

Следећи технички параметри се примењују на ЦНЦ струг са косим лежајем са серво куполом и задњим стоком.

Главна конфигурација

ЦНЦ струг са косим лежајем са серво куполом и задњим стоком опремљен је следећим кључним компонентама.

Стандардна додатна опрема

Следећи додаци су укључени уз ЦНЦ струг са косим лежајем са серво куполом и репом.

Структура машине и кључне карактеристике

ЦНЦ струг са косим лежајем са серво куполом и задњим стоком укључује следеће структурне карактеристике и карактеристике перформанси.

· Кревет: дизајн лежишта са косим углом од 30 степени за крутост и ефикасан проток струготине.

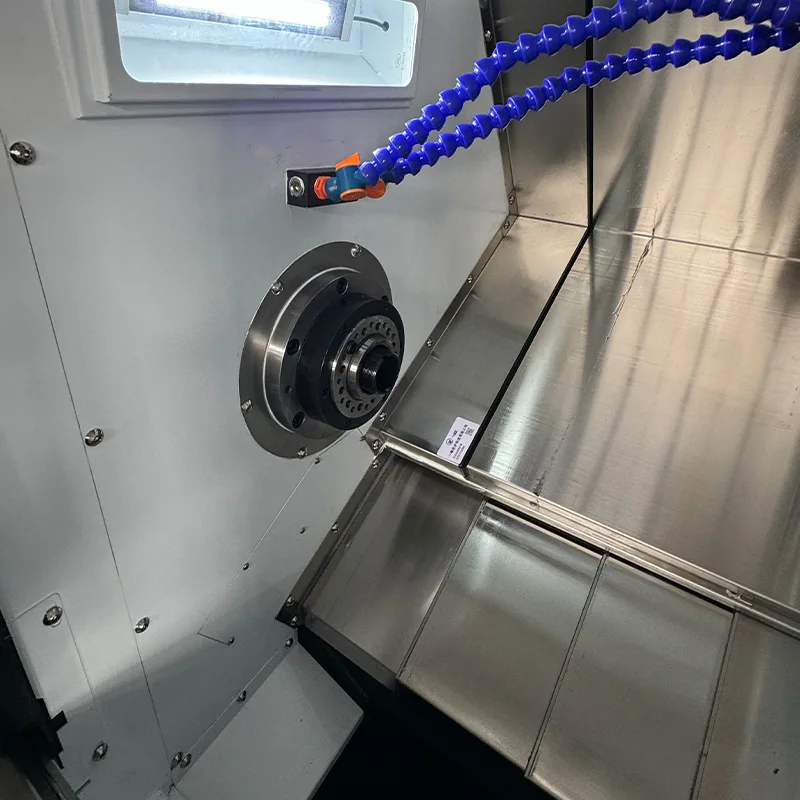

· Вретено: Прецизни склоп вретена са картриџом са Јапанским НСК лежајевима. Модел вретена А2-5 пречника 170 мм. Опсег брзине 0-5000 РПМ.

· Водилице: Јапан ТХК 30мм прецизне линеарне ваљкасте вођице. Кс оса са 4 стандардна блока, З оса са 4 проширена блока.

· Куглични завртњи: Јапански ТХК 32мм прецизни куглични завртњи са 10мм кораком за обе Кс и З осе.

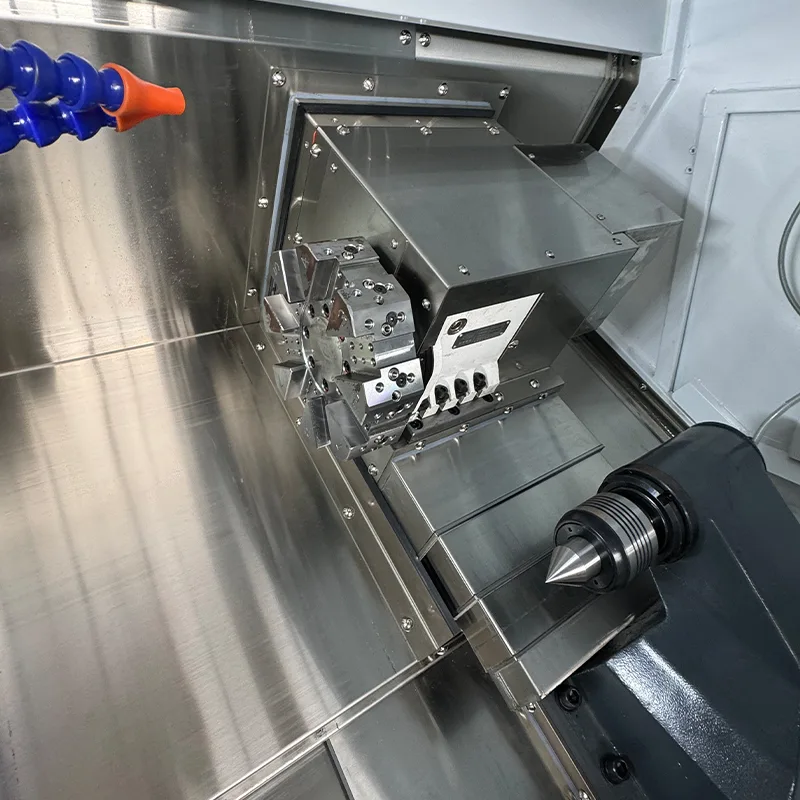

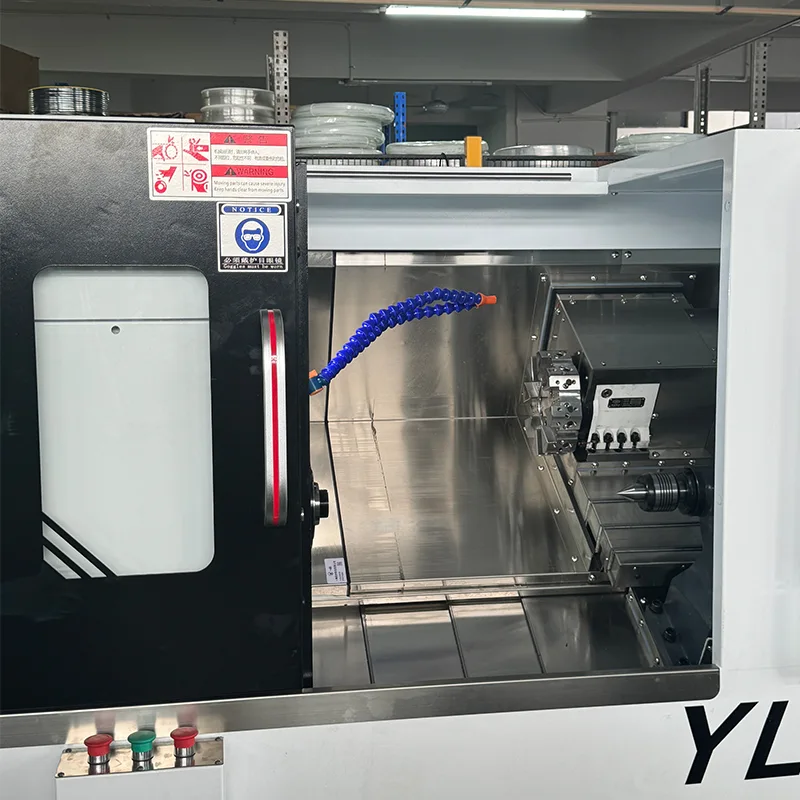

· Алати: 63 серво купола за аутоматску промену алата.

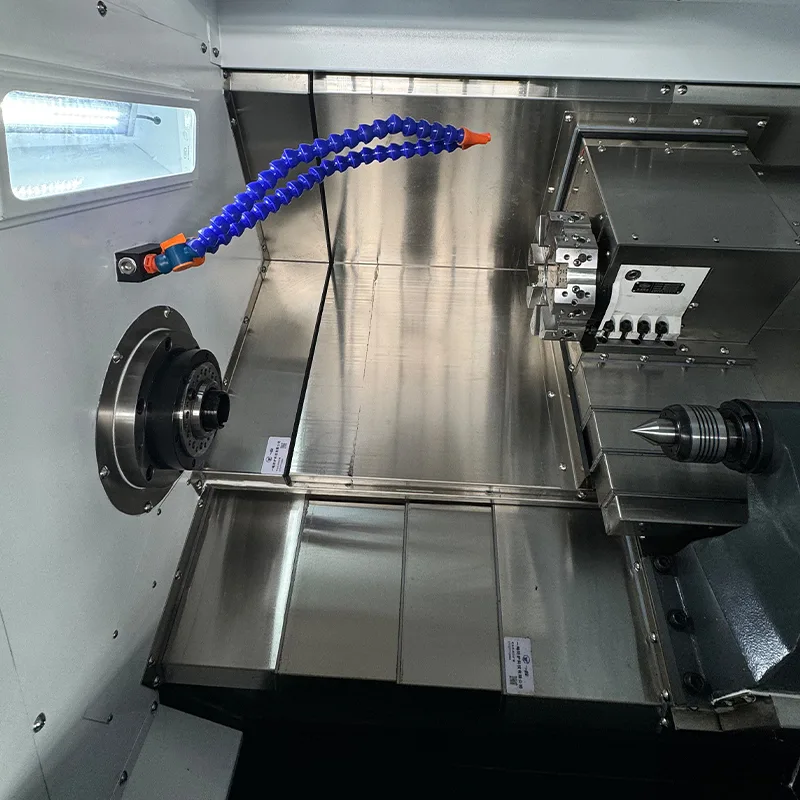

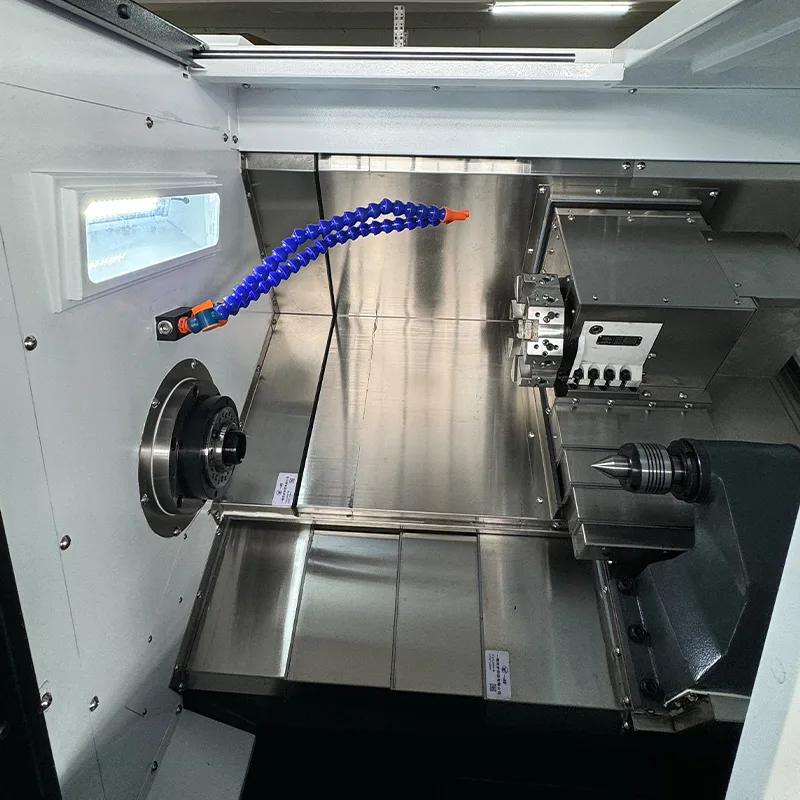

· Задња батина: Линеарна вођица стражња бата са хидрауличним погоном. Ход задње батине 500 мм. Конус МТ4.

· Прикључци мотора: Главни мотор са каишним погоном, Кс и З мотори са директним погоном.

Информације о наручивању

Следећи детаљи о ценама и поруџбини се односе на ЦНЦ струг са косим лежајем са серво куполом и задњим стоком.

· Назив производа: ЦНЦ струг са косим креветом (тип куполе за алат)

· Модел: ИЛ-45Л

· Услови плаћања: 30% депозита, стање пре испоруке

· Гаранција: 1 година за делове (искључује оштећења изазвана људском руком)

· Порез: 13% ПДВ укључен

· Транспорт: Укључено

Често постављана питања

Који је контролни систем овог ЦНЦ струга са косим креветом?

ЦНЦ струг са косим лежајем користи ФАНУЦ Ои-ТФ ПЛУС (5) ЦНЦ систем са ФАНУЦ серво моторима и погонима за Кс и З осе.

Колика су кретања ове машине по оси Кс и З?

Ход по Кс осе је 200 мм, а по З осе је 460 мм. Колика је брзина вретена и снага мотора вретена?

Опсег брзине вретена је од 0 до 5000 обртаја у минути, а снага мотора вретена је 7,5 кВ од Хуахонга.

Коју врсту лежаја и алата има ова машина?

Машина има коси кревет од 30 степени са 63 серво куполом за аутоматску промену алата.

Које су спецификације водича и кугличних вијака?

Кс и З осе користе 32 мм прецизне кугличне завртње и 30 мм прецизне линеарне ваљкасте вођице, обе из Јапана ТХК.

Која је тежина и димензије овог ЦНЦ струга?

Димензије машине су 1875×1021×1263 мм, а тежина приближно 1,8 тона.

Коју врсту задњег дела машине има?

Машина има линеарну вођицу стражњег носача са хидрауличним погоном, ход стражње батине је 500 мм, а конус стражње шипке је МТ4.
