Ротациона композитна машина за бушење са три осовине са пет станица

Добродошли сте да дођете у нашу фабрику да купите најновију продајну, ниску цену и висококвалитетну композитну машину за бушење са три осовине са пет станица, ИуеЛи се радује сарадњи са вама.

Пошаљи упит

Опис производа

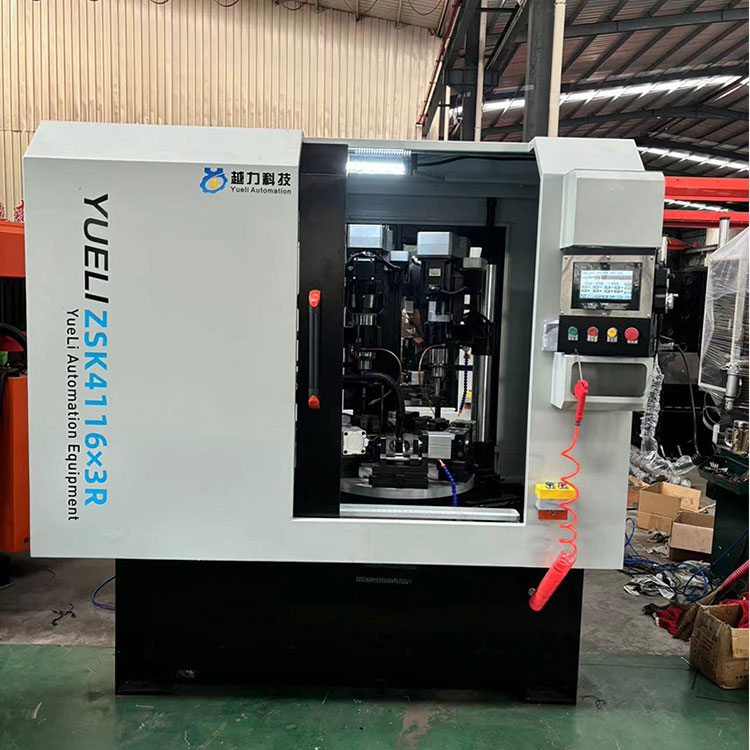

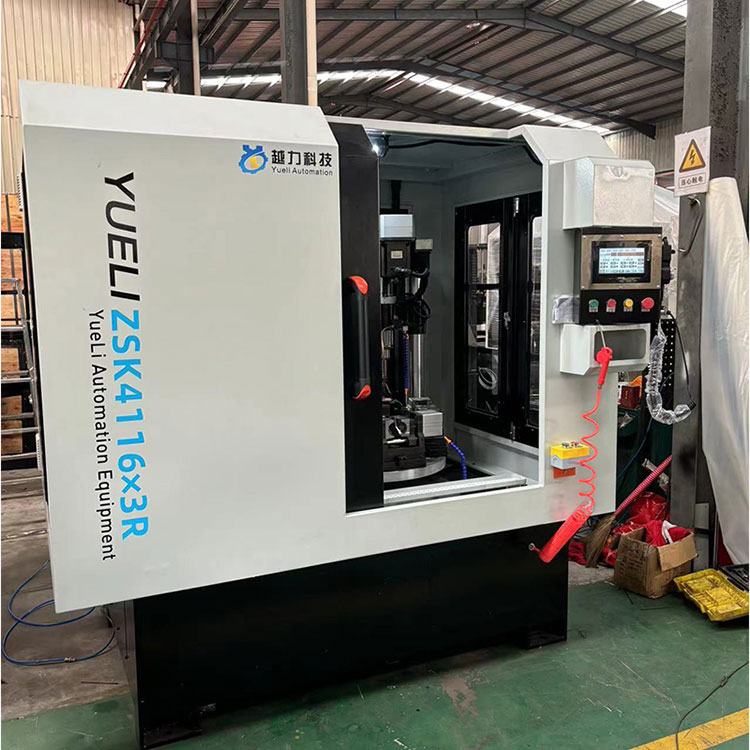

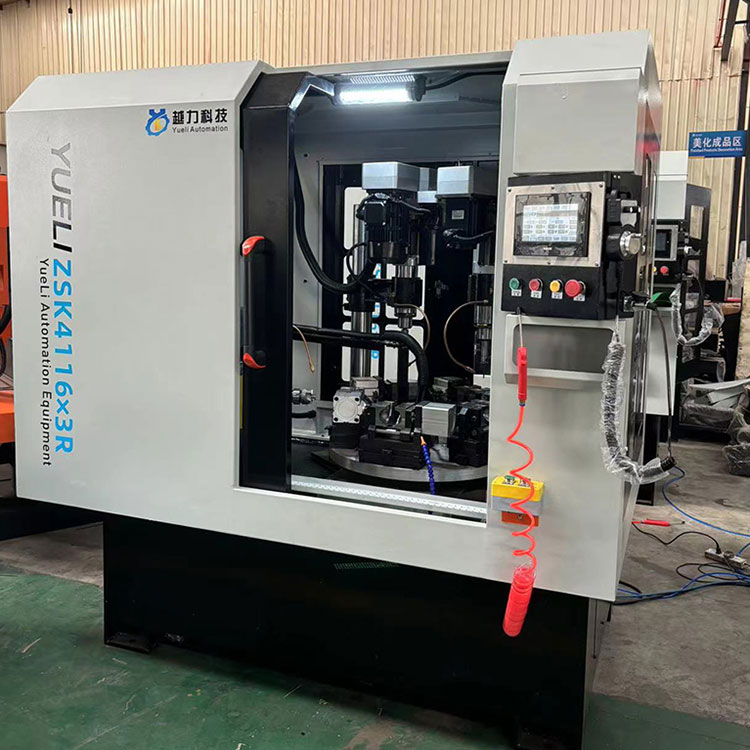

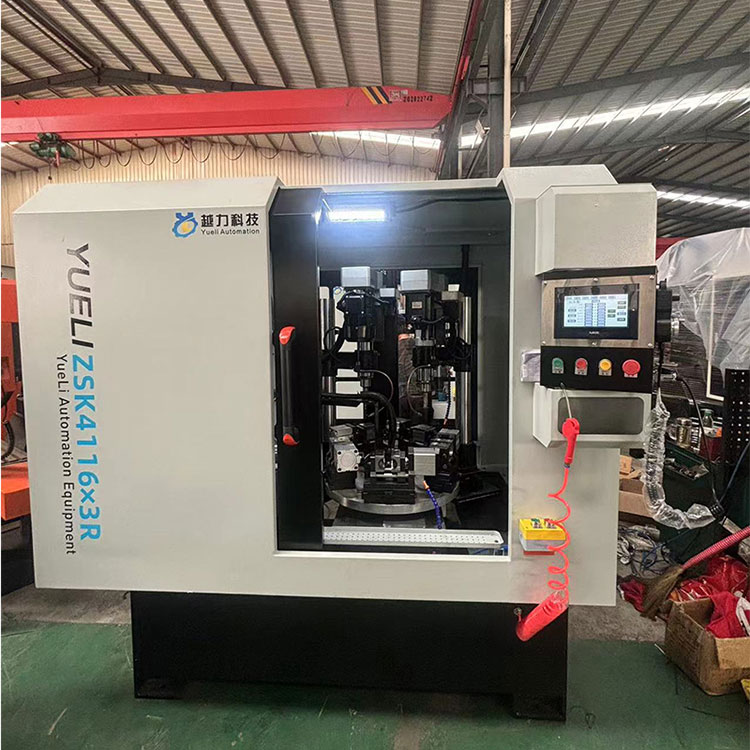

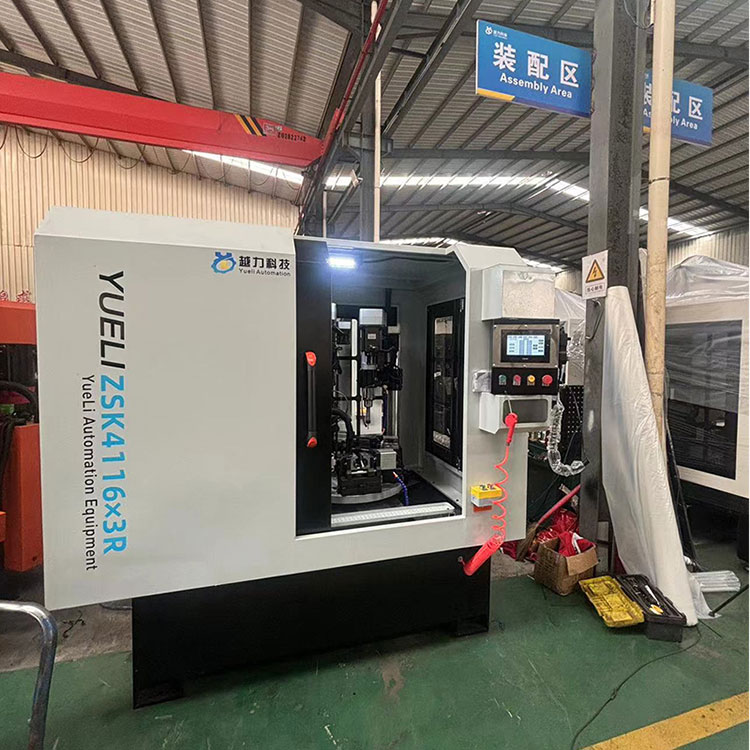

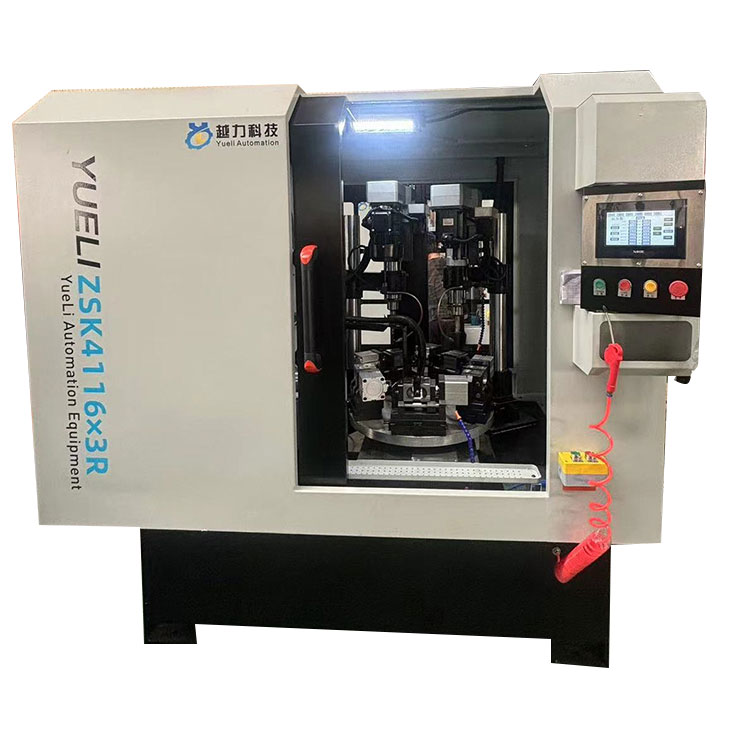

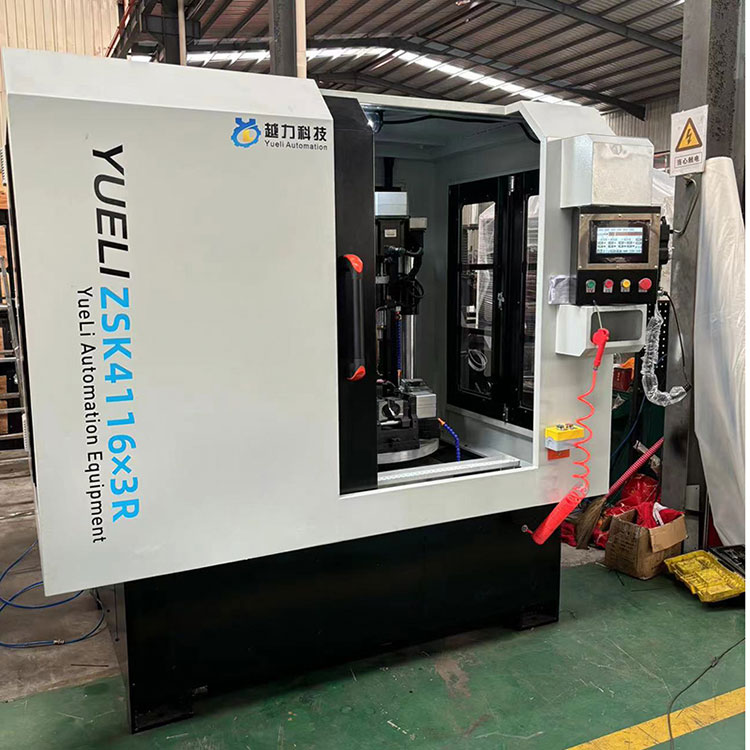

Иуели Аутоматион Екуипмент ЗСК4116×3 ротациона троосна машина за бушење и урезивање са пет станица је погодна за производњу и обраду великих и средњих серијских производа са вратима. Машина алатка има углађен и издашан изглед, једноставан и интуитиван рад, практично подешавање и усваја ЦНЦ контролу, са вишим степеном аутоматизације, добром поузданошћу и смањеним интензитетом рада за оператере. Може да реализује рад и управљање више машина од стране једне особе, и идеална је и ефикасна опрема за обраду против обрастања.

Главна конфигурација:

Серијски број	Назив производа	Модел/Спецификација	Количина	Бранд
1	база	Компоненте за заваривање	1	Самопроизведено
2	Лежајеви главног вратила	ЈТ6-ИЛ92	6	Харбин
3	Глава за бушење и напад		1	нумеричка контрола
4	Снажна глава за бушење	ЈТ6-ИЛ92	2	нумеричка контрола
5	Диск за аутоматску сегментацију	5 радних станица	1	Иунтонг
6	Учвршћење радног комада	Пнеуматски	5
7	серво мотор	2.3КВ	1	Ксињие
8		750В	2	Ксињие
9		1.2КВ	1	бити отворен за навигацију
10	електричне машине	3КВ	1	Јинлинг
11		1.5КВ	1	Нуофан
12		750В	1	схенг кианг
13	екран осетљив на додир	ТГ765С-КСТ	1	Ксињие
14	Цонтацтор	ЛЦ1Н1801	1	Сцхнеидер
15	ПЛЦ контрола	КСТМ-60Т	1	Ксињие
16	Свитцхинг Моде Повер Суппли	ПМТ-24В150В2БА	1	Делта
17	Фреквентни претварач	3ПХ-380В	1	Лако се вози
18	Електромагнетни вентил	4В210-08	6	Иадек
19	Штит	Потпуно затворено	1

Главни технички параметри

Серијски број	категорија	Спецификације података	примедбе
1	Број радних станица	5 људи
2	радна способност	Максимални пречник бушења и урезивања нарезне главе је 13	Челичне компоненте
3	Прецизност грамофона сегментације	Излазна тачност разделника је ≤± 0,03	Референтна конфигурација РВ75 0,75КВ мотор
4	Тип држача алата за вретено	ЈТ6-ЕР20	Стандардна конфигурација
5	Параметри вретена	Максимални број обртаја 0-2000/мин	Подесива брзина
6	Начин уградње дршке ножа	Ручно затезање шрафова
7	Метода стезања алата	ЕР20 (8 до 14)	Стандардна конфигурација
8	Хоризонтална глава за напајање	Мон'с 4#
9	Тип држача алата за вретено	Морсе 4 # ЕР40 (3 до 30)
10	Параметри вретена	Максимални број обртаја 0-1500/мин	Подесива брзина
11	Тачност рада	Тачност позиционирања рупе од 0,05/тачност поновљене позиционирања од 0,03
12	Притисак извора радног гаса	5-6 кг/ц㎡
13	Пречник радног стола	680мм
	Могућност напајања	Укупна снага 10.5КВ
	Величина машине	2070Кс1860Кс2100	референтни ресурси
	Тежина машине	Око 1600 кг	референтни ресурси

Структура и перформансе машине алатке

Ротациона троосна машина за бушење и урезивање са пет станица је заварена челичним деловима и третирана вештачким старењем. Има добру прецизност и стабилност. Цела машина је комбинована структура, опремљена ПЛЦ системом, и има снажну мобилност.

1 струјна глава за бушење и урезивање, капацитет бушења: 16 мм за челичне делове, 20 мм за алуминијумске делове, ход бушења 100 спецификација, режим напајања: серво напајање, један главни мотор: 3КВ, глава за напајање и рупа за обраду делова могу се ручно подесити и доле, пре подешавања, олабавите два завртња на горњој и доњој површини клизача, ротирајте ручни точак да бисте подигли и спустили главу за напајање и затегните два завртња након што је глава за напајање постављена да спречите клизање главе за напајање сама по себи; 2 главе за бушење: капацитет бушења: 13 мм за челичне делове, 16 мм за алуминијумске делове, ход бушења 80 спецификације, режим напајања: серво напајање, један главни мотор: 2,3КВ, главе за бушење и нарезивање (ЈТ16) су вертикално постављене, а средишња висина делова може се ручно подесити горе и доле. Опремљен аутоматским подељеним грамофоном са пет станица за постизање позиционирања пет станица, а сваки алат се може подесити напред, назад, лево и десно. Једноставан за утовар и истовар. Свако вретено има независну контролу и функције ручног подешавања. Лежајеви вретена су сви Харбин лежајеви; повремено аутоматско подмазивање система за подмазивање, глава за бушење и погонска глава за точење имају функције брзо напред, споро напред, напред и брзо уназад.

Ток процеса: покрените машину → ручно убаците материјал у положај за утовар → окрените окретни сто на прву станицу → три станице истовремено обрађују бушење и нарезивање → ручно истовар → уђите у други циклус.

Главна структура алатне машине:

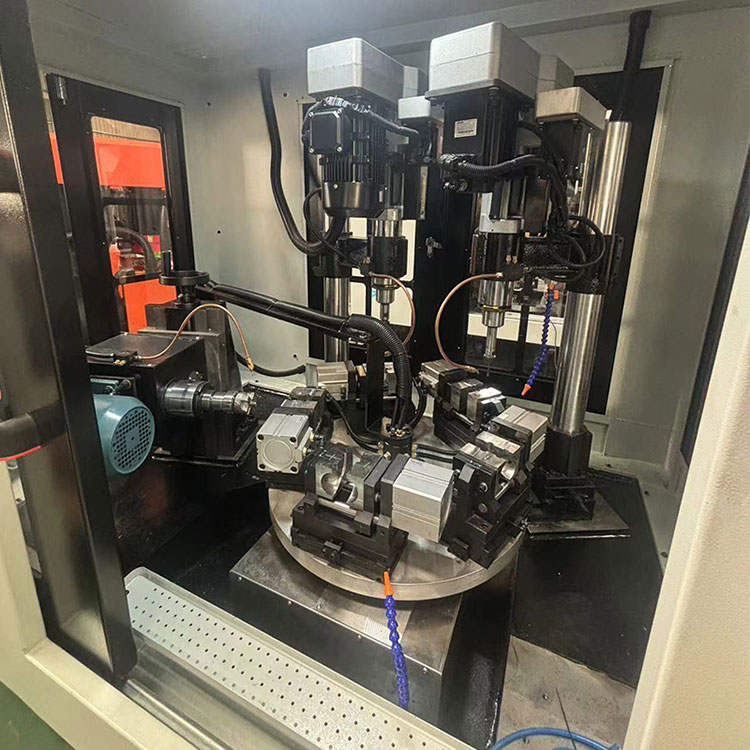

Дистрибуција главе снаге: хоризонтална глава за бушење и глодање, једна вертикална јединица вретена за бушење, две вертикалне јединице вретена за урезивање, аутоматска подељена грамофонска плоча са пет станица, једна база; један сет система струјних кола, пет комплета инсталација и један комплет потпуно затворене заштите од лима.
